ASM1156 Puce de circuit intégré 5G SATA Dispositif 6Gbps USB 3.2 Gen-I à SATA RAID / Multiplicateur de port
ASM1156 Puce de circuit intégré 5G SATA Dispositif 6Gbps USB 3.2 Gen-I à SATA RAID / Multiplicateur de port
Description du produit de l'ASM1156
L'ASM1156 est une solution à puce unique pour relier l'interface USB 3.2 Gen-I à la double interface SATA. Il est hautement intégré avec SuperSpeedPlus, SuperSpeed et High-Speed et les PHY auto-conçus par SATA.
L'ASM1156 prend en charge un port USB 3.2 Gen-I et deux ports de périphériques SATA, ce qui permet à l'USB PHY d'atteindre 5 Gbps conformément à l'USB 3.2 spécifications et permettant des interfaces haute vitesse Serial ATA PHY jusqu'à 6 Gbps, conformément à la spécification Serial ATA Révision 3.2.
L'ASM1156 intègre la technologie propriétaire HydraTek, prenant en charge JBOD et Clone avec un fonctionnement à faible consommation et à haute efficacité.non seulement pour la conception interne mais aussi pour l'application de stockage externe.
Caractéristiques généralesDesLe numéro ASM1156
- Micro-processeur intégré de 8 bits avec RAM et ROM intégrées
- Prise en charge du SPI NVRAM pour l'application spécifique du fournisseur du contrôleur de périphérique USB
- Prise en charge de l'interface I2C en mode maître et en mode esclave
- Prise en charge de plusieurs GPIO pour les LED et le contrôle de la puissance de stockage
- Firmware téléchargeable par des commandes spécifiques au fournisseur via le port hôte SATA
- Appui au contrôle du ventilateur
- Capable de détecter le lecteur plug-in
- Régulateur de commutation de puissance intégré
- Prise en charge de l'alimentation IO de 3,3 V et de l'alimentation centrale de 1,2 V
- Prise en charge de 25 MHz avec mode cristallin externe
- Le produit doit être présenté sous forme d'une couche de 8 mm x 8 mm.
- Paquet vert avec conformité RoHS
Caractéristiques USBDesLe numéro ASM1156
- Prise en charge du fonctionnement USB SuperSpeedPlus, USB SuperSpeed, haut débit et plein débit
- Classe de stockage de masse de support, spécifications de transport en vrac uniquement Révision 1.3
- Prise en charge de la spécification de protocole SCSI universel joint Révision 1.0
- Conforme à la spécification USB3.1 Révision 1.0
- Conforme à la spécification USB Révision 2.0
Caractéristiques ATA en sérieDesLe numéro ASM1156
- Bus ATA série jusqu'à 6 Gbps Largeur de bande du signal
- La conformité de l'ATA de série PHY 1i/1m/1u/2i/2m/2u/3i/3u
- Soutenir la commande SATA NCQ
- Prise en charge sur les lecteurs de 2 To
- Spin-up en étape
- SATA Partiel/Slumber
- Capable d'arrêter le courant pour chaque disque de stockage
- Prise en charge des commandes SATA en bande
- Supporter les commandes spécifiques au fournisseur
- Conforme à la révision 3 de la spécification ATA en série.2
- Prise en charge du contrôle du spectre de diffusion de l'interface USB3.0 et SATA pour améliorer les performances EMI
- Prise en charge du jeu de commandes ATA/ATAPI
- Prise en charge du mode d'adressage ATA/ATAPI LBA48
- Les périphériques SATA LBA de 28 bits ne sont pas pris en charge en raison des limitations du système d'exploitation
Caractéristiques de HydraTekDesLe numéro ASM1156
- Prise en charge du mode JBOD matériel
- Surveillance SMART des entraînements

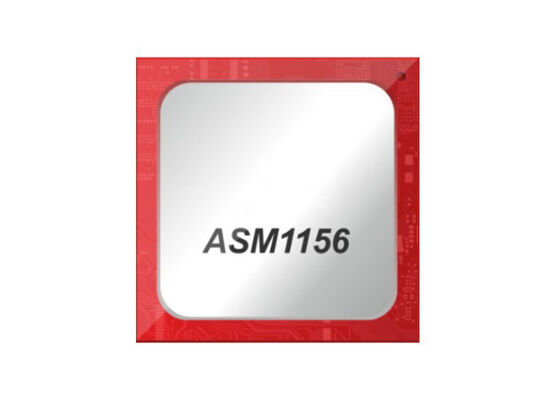

Photo du produitDesLe numéro ASM1156
