Circuit intégré ASM4242, contrôleur hôte Universal Serial Bus 4
Présentation du produit ASM4242
L'ASM4242 est un contrôleur hôte Universal Serial Bus 4 (USB4®) doté de ports en amont avec PCI Express 4.0 à 4 voies et de ports récepteurs DisplayPort doubles à 4 voies, ainsi que de ports en aval avec ports USB4 doubles.
Ce contrôleur prend en charge le tunneling multi-protocoles et le mode alternatif USB 3.2 et DisplayPort, offrant une bande passante élevée jusqu'à USB4 Gen 3x2 40 Gbps, USB 3.2 SuperSpeedPlus Gen 2x2 20 Gbps et DisplayPort HBR3 x4 jusqu'à 32,4 Gbps. Conforme aux spécifications USB4 Rev 1.0, VESA DisplayPort Standard V1.4a, VESA DisplayPort Alt Mode sur USB Type-C Standard V2.0 et PCI Express Base Specification Rev 4.0 V1.0.
Caractéristiques principales De ASM4242
- Ponts USP PCI Express et deux ports récepteurs DisplayPort vers deux DFP USB4
- Routeur USB4 intégré avec contrôleur hôte extensible, commutateur PCI Express et re-timeur LTTPR/Non-LTTPR DisplayPort
- Conforme à la spécification de l'interface hôte extensible révision 1.2
- Prend en charge les interfaces GPIO, SPI et UART
- Bus maître I2C pour contrôleur d'alimentation externe
- Téléchargement du firmware via ROM SPI externe
- Oscillateur à cristal externe de 25 MHz
- Contrôleur d'étalement du spectre intégré
- Exigences d'alimentation : alimentation normale 3,3 V/1,8 V/1,1 V et alimentation de veille 3,3 V/1,1 V
- BGA flip chip de 11x11 mm² avec réseau de billes 23x23
Port PCI Express en amont De ASM4242
- Port en amont PCIe Gen 4 à quatre voies
- Bande passante maximale jusqu'à 16 Gbps par voie
- Prise en charge de la gestion de l'alimentation du lien PCI Express
- Entrée d'horloge de référence différentielle de 100 MHz
- Prise en charge des modes SRIS et MSI/MSI-X
Port récepteur DisplayPort De ASM4242
- Deux ports récepteurs DP avec quatre voies par port
- Conformité DP V1.4a avec prise en charge du niveau HBR3
- Bande passante maximale jusqu'à 8,1 Gbps par voie
- Prise en charge du branchement à chaud DP
Port aval USB
- Deux DFP USB4 avec tunneling multi-protocoles
- Gestion de l'alimentation du lien USB4/USB 3.2
- Compatibilité USB4 Thunderbolt 3
- Prise en charge du mode alternatif DP et du mode USB 3.2 Gen 2x2
- Fonction USB 3.2 multi-IN, protocoles BOT et UAS
- Rétrocompatible avec les fonctions et appareils USB hérités
- Prise en charge des événements à distance/de réveil et du branchement à chaud
Conformité industrielle De ASM4242
- Spécification USB4 Version 1.0
- Spécification USB 3.2 Révision 1.0
- Spécification de câble et de connecteur USB Type-C Version 2.0
- Spécification VESA DisplayPort Alt Mode sur USB Type-C Version 2.0
- Spécification VESA DisplayPort (DP) Version 1.4a
- Spécification PCI Express Base Révision 4.0 Version 1.0
- Spécification électromécanique de carte PCI Express 2.0
- Spécification électromécanique de carte mini PCI Express 1.2
- Spécification de l'interface de gestion de l'alimentation du bus PCI Révision 1.2
- Spécification du bus local PCI Révision 3.0

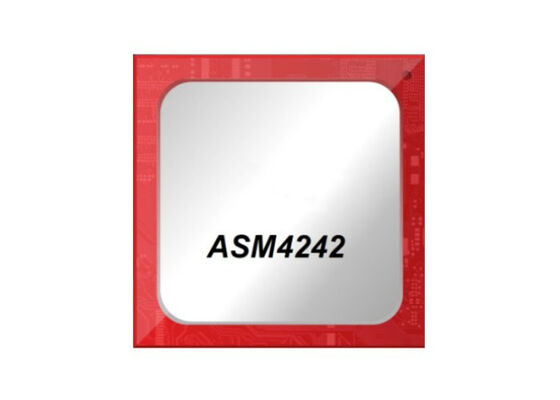

Image du produit De ASM4242
