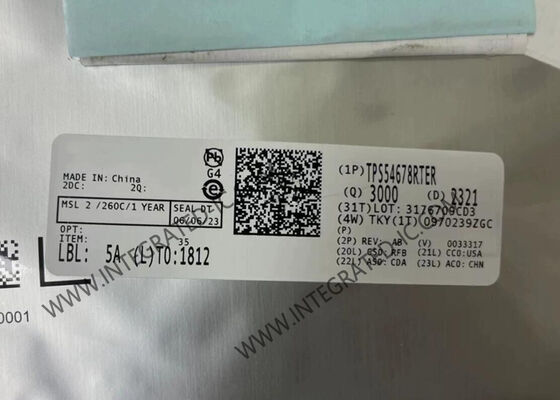

Circuit intégré TPS54678RTER, convertisseur SWIFT avec courant de sortie de 6A, entrée de 2,95V à 6V et limite de courant en mode Hiccup

Le dispositif TPS54678 est un convertisseur abaisseur synchrone à mode courant 6 V, 6 A, complet, avec deux MOSFET intégrés. Ce circuit intégré permet des conceptions de petite taille en intégrant des MOSFET, en implémentant un contrôle en mode courant pour réduire le nombre de composants externes, en permettant des fréquences de commutation plus élevées jusqu'à 2 MHz pour des inductances plus petites, et en présentant un boîtier WQFN compact de 3 mm x 3 mm à amélioration thermique.

Le TPS54678 fournit une régulation précise pour diverses charges avec une référence de tension précise de ±1 % (VREF) sur les plages de température.

• Deux MOSFET de 12 mΩ (typique) pour un courant de sortie continu élevé de 6 A
• Fréquence de commutation de 200 kHz à 2 MHz
• Référence de tension de 0,6 V ±1 % sur température (-40°C à 150°C)
• Synchronisation avec une horloge externe
• Démarrage avec tension pré-polarisée
• Sortie Power good
• Démarrage progressif et séquençage réglables
• Limitation de courant cycle par cycle et protection contre les surintensités hiccup
• UVLO de tension d'entrée réglable
• Boîtier WQFN (RTE) 16 broches de 3 mm x 3 mm à amélioration thermique

• Systèmes d'alimentation basse tension et haute densité
• Régulation au point de charge pour DSP, FPGA et microprocesseurs haute performance
• Communications haut débit, réseau et optiques
• Infrastructure de communication
• Jeux, téléviseurs numériques et décodeurs
