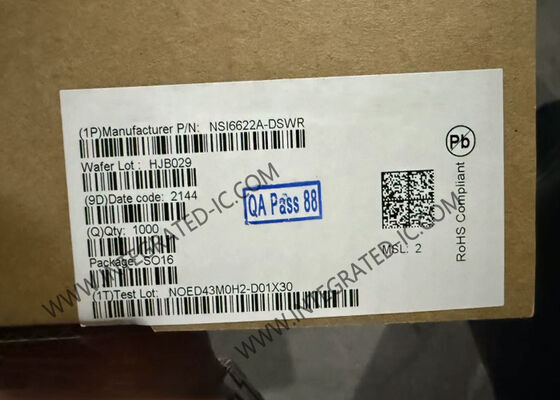

NSI6622A-DSWR IC de conduite de porte à double canal isolé à haute fiabilité avec CMTI élevé ± 150 kV/μs

La famille NSI6622 comprend des circuits intégrés de pilote de grille double canal isolé haute fiabilité conçus pour piloter des transistors de puissance à des fréquences de commutation allant jusqu'à 2 MHz. Chaque canal de sortie peut fournir un courant de crête de 4 A et absorber un courant de crête de 6 A, avec un délai de propagation rapide de 25 ns et une correspondance de délai maximale de 5 ns.

Le pilote fonctionne avec une tension d'alimentation maximale de 25 V, tandis que le côté entrée accepte des tensions d'alimentation de 2,7 V à 5,5 V. Toutes les broches de tension d'alimentation incluent une protection contre la sous-tension (UVLO).

• Pilote double canal isolé
• Tension d'alimentation côté entrée : 2,7 V à 5,5 V
• Tension d'alimentation côté pilote : jusqu'à 25 V avec UVLO
• Sortie de 4 A de crête en source et 6 A de crête en drain
• CMTI élevé : ±150 kV/µs
• Délai de propagation typique de 19 ns
• Correspondance de délai maximale de 5 ns
• Distorsion de largeur d'impulsion maximale de 6 ns
• Accepte une largeur d'impulsion d'entrée minimale de 20 ns
• Température de fonctionnement : -40 °C à 125 °C
• Conforme RoHS et REACH

• Alimentations isolées DC-DC et AC-DC
• Onduleurs solaires DC-AC
• Entraînements de moteurs et recharge de véhicules électriques
• Onduleurs sans interruption (UPS) et chargeurs de batterie
