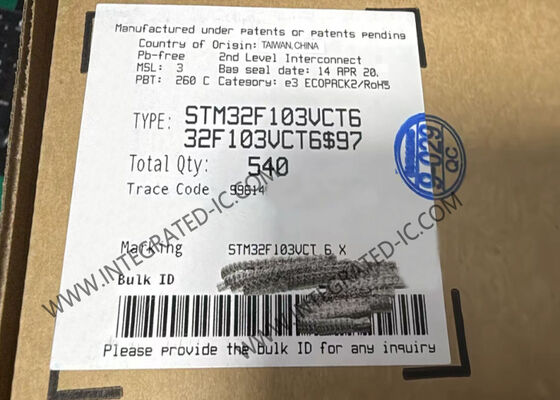

STM32F103VCT6 Microcontrôleur 32 bits avec un cœur ARM Cortex-M3 de 72 MHz et une mémoire flash de 256 KB

Le STM32F103 est un microcontrôleur haute performance basé sur le cœur RISC 32 bits ARM® Cortex®-M3, fonctionnant à 72 MHz. Il dispose d'une mémoire embarquée à haute vitesse (jusqu'à 512 Ko de Flash et jusqu'à 64 Ko de SRAM) et se connecte à une large gamme d'E/S et de périphériques améliorés via deux bus APB.

Le STM32F103 comprend trois ADC 12 bits, quatre timers généraux 16 bits et deux timers PWM, et fournit également des interfaces de communication standard et avancées : jusqu'à deux I²C, trois SPI, deux I²S, un SDIO, cinq USART, un USB et un CAN.

• Cœur : CPU ARM® Cortex®-M3 32 bits
• Fréquence maximale de 72 MHz, performance de 1,25 DMIPS/MHz (Dhrystone 2.1) avec accès mémoire à 0 état d'attente
• Multiplication en un seul cycle et division matérielle
• Mémoires : 256 à 512 Ko de mémoire Flash, jusqu'à 64 Ko de SRAM
• Contrôleur de mémoire statique flexible avec 4 sélections de puce. Prend en charge les mémoires Compact Flash, SRAM, PSRAM, NOR et NAND
• Interface parallèle LCD, modes 8080/6800
• Gestion de l'horloge, de la réinitialisation et de l'alimentation : alimentation de l'application et des E/S de 2,0 à 3,6 V
• POR, PDR et détecteur de tension programmable (PVD)
• Oscillateur à cristal de 4 à 16 MHz
• RC interne de 8 MHz calibré en usine
• RC interne de 40 kHz avec calibration
• Oscillateur de 32 kHz pour RTC avec calibration
• Faible consommation : modes Sleep, Stop et Standby
• Alimentation VBAT pour RTC et registres de sauvegarde
• 3 x convertisseurs A/N 12 bits, 1 µs (jusqu'à 21 canaux)
• Plage de conversion : 0 à 3,6 V
• Capacité de triple échantillonnage et maintien
• Capteur de température
• 2 x convertisseurs N/A 12 bits
• DMA : contrôleur DMA à 12 canaux
• Périphériques pris en charge : timers, ADC, DAC, SDIO, I2S, SPI, I2C et USART
• Mode de débogage : interfaces Serial Wire Debug (SWD) et JTAG
• Cortex®-M3 Embedded Trace Macrocell™
• Jusqu'à 112 ports d'E/S rapides : 51/80/112 E/S, tous mappables sur 16 vecteurs d'interruption externes et presque tous tolérants à 5 V
• Jusqu'à 11 timers
• Jusqu'à quatre timers 16 bits, chacun avec jusqu'à 4 entrées IC/OC/PWM ou compteur d'impulsions et encodeur quadricycle (incrémental)
• 2 x timers PWM pour contrôle moteur 16 bits avec génération de temps mort et arrêt d'urgence
• 2 x timers de surveillance (indépendant et fenêtre)
• Timer SysTick : un compteur descendant 24 bits
• 2 x timers de base 16 bits pour piloter le DAC
• Jusqu'à 13 interfaces de communication
• Jusqu'à 2 interfaces I2C (SMBus/PMBus)
• Jusqu'à 5 USART (interface ISO 7816, LIN, capacité IrDA, contrôle modem)
• Jusqu'à 3 SPI (18 Mbit/s), 2 avec interface I2S multiplexée
• Interface CAN (2.0B Active)
• Interface USB 2.0 pleine vitesse
• Interface SDIO
