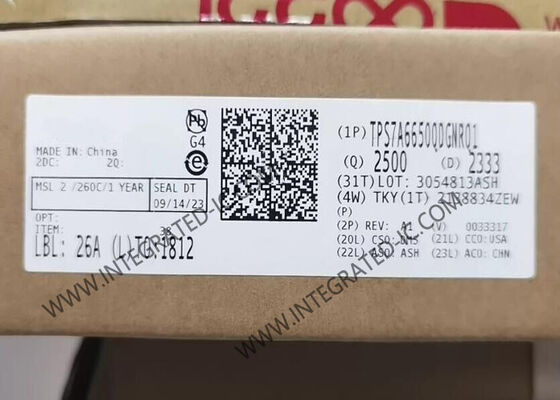

Circuit intégré de régulateur de tension à faible chute TPS7A6650QDGNRQ1 automobile 150mA 40V avec indication de puissance

Le TPS7A6650 est un régulateur linéaire à faible chute de tension conçu pour des tensions d'entrée allant jusqu'à 40 V. Avec un courant de repos de seulement 12 µA à vide, il est tout à fait adapté aux systèmes de contrôle de microprocesseur en veille, en particulier dans les applications automobiles.

• Qualifié pour les applications automobiles
• Guide de test AEC-Q100 avec les éléments suivants :
  • Catégorie de température du dispositif 1
  • Catégorie de température du dispositif 0 (uniquement TPS7A6650EDGNRQ1)
  • Niveau de classification ESD HBM du dispositif H2
  • Niveau de classification ESD CDM du dispositif C4
  • Plage de température de jonction du dispositif : -40 °C à +150 °C
• Plage de tension d'entrée large de 4 V à 40 V avec transitoire jusqu'à 45 V
• Courant de sortie : 150 mA
• Faible courant de repos, I(q) :
  • 2 µA lorsque EN = bas (mode arrêt)
  • 12 µA typique à faible charge
• Condensateur de stabilité de sortie en céramique à faible ESR (2,2 µF-100 µF)
• Tension de chute de 300 mV à 150 mA (typique, V(Vin) = 4 V)
• Tensions de sortie fixes (3,3 V et 5 V) et ajustables (1,5 V à 5 V) (ajustable pour TPS7A66-Q1 uniquement)
• Suivi de tension d'entrée faible
• Réinitialisation intégrée à la mise sous tension :
  • Délai programmable de l'impulsion de réinitialisation
  • Sortie de réinitialisation à drain ouvert
• Protection intégrée contre les défauts :
  • Arrêt thermique
  • Protection contre les courts-circuits
  • Comparateur de détection de tension d'entrée

• Systèmes d'infodivertissement avec mode veille
• Modules de contrôle de carrosserie
• Applications de batterie toujours actives :
  • Applications de passerelle
  • Systèmes d'entrée sans clé à distance
  • Immobilisateurs
