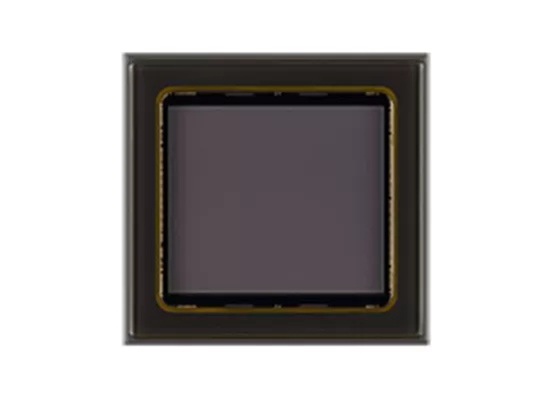

Capteur d'image CMOS IMX304LLR à obturateur global, diagonale 17,6 mm, 12,37 M pixels effectifs

L'IMX304 est un capteur d'image à semi-conducteurs de type pixel actif CMOS, de diagonale 17,6 mm (Type 1.1), doté d'une matrice de pixels carrés avec 12,37 M de pixels effectifs. Cette puce intègre un obturateur global avec un temps d'intégration de charge variable et fonctionne avec une triple alimentation analogique 3,3 V, numérique 1,2 V et interface 1,8 V, offrant une faible consommation d'énergie. Il atteint une haute sensibilité, un faible courant d'obscurité et d'excellentes caractéristiques PLS.

• Technologie de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
• Fonction d'obturation globale
• Fréquence d'entrée : 37,125 MHz / 74,25 MHz / 54 MHz
• Pixels d'enregistrement recommandés : 4096 (H) × 3000 (V) environ 12,29 M pixels
• Modes de lecture multiples : mode de balayage de tous les pixels, mode de sous-échantillonnage vertical/horizontal 1/2, mode ROI, mode de lecture normal/inversé vertical/horizontal
• Fréquence d'images maximale en mode de balayage de tous les pixels : 12 bits : 23,4 images/s
• Convertisseur A/N 12 bits avec fonction CDS/PGA
• Gain analogique : 0 dB à 24 dB (par pas de 0,1 dB)
• Gain numérique : 24,1 dB à 48 dB (par pas de 0,1 dB)
• Interface E/S : série LVDS basse tension (150 mVp-p) (commutation 4 ch / 8 ch) sortie DDR
• Nombre F d'objectif recommandé : 2,8 ou plus (côté proche)
• Distance de la pupille de sortie recommandée : -100 mm à -∞

• Caméras FA
• Caméras ITS
