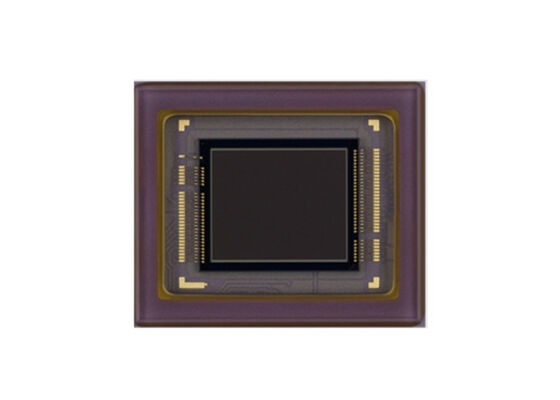

Capteur d'image CMOS IMX533CQK-D avec diagonale de 15,968 mm, 9,07 M pixels effectifs et convertisseur A/N 14 bits

L'IMX533 est un capteur d'image CMOS de diagonale 15,968 mm (Type 1) avec un réseau de pixels carrés couleur et environ 9,07 M de pixels effectifs. Ce capteur intègre un circuit PGA maximum de 36 dB et un convertisseur A/N 14 bits. La sortie numérique 14 bits permet de lire les signaux de 9,07 M de pixels effectifs à une vitesse élevée de 26,9 images/s en mode photo. De plus, il réalise une sortie numérique 12 bits à une vitesse élevée de 63,6 images/s.

• Pixels de type CMOS actif de type 1
• Format d'image carré 1:1
• Fréquence d'horloge d'entrée 72 MHz
• Mode de lecture de tous les pixels
• Divers modes de lecture
• Mode vidéo avec fonction obturateur roulant
• Circuit de pilotage H, circuit de pilotage V et circuit de communication série sur puce
• +36 dB de gain en CDS/PGA sur puce (lorsque A/N 14 bits, 12 bits)
• Convertisseur A/N 11 bits/12 bits/14 bits intégré
• Sortie SLVS-EC 8 voies, débits de 2,304 / 1,152 Gbit/s pris en charge
• Fonction multi-caméras (ID de puce jusqu'à six)
• Fonction d'insertion de données gyroscopiques (Insertion de données d'un circuit gyroscopique dans les données d'image)
• Mode de lecture inversé H/V
• Type rétro-éclairé
• Filtre mosaïque couleur primaire R, G, B sur puce

• Caméras de surveillance
• Caméras couleur
