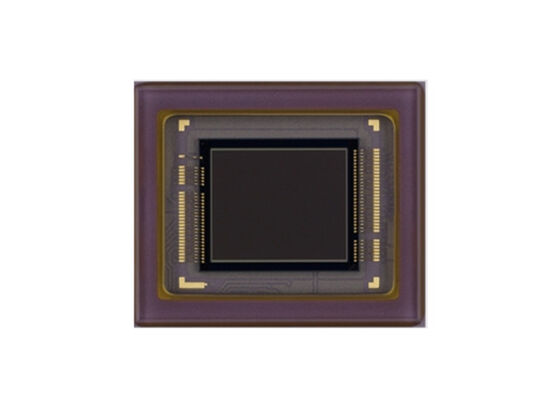

Capteur IMX464LQR1 IC Capteur d'image CMOS à semi-conducteur diagonal de 9,04 mm avec 4,17 M pixels effectifs dans un boîtier LGA-132

L'IMX464 est un capteur d'image à semi-conducteurs de type pixel actif CMOS, de diagonale 9,04 mm (Type 1/1,8), doté d'une matrice de pixels carrés avec 4,17 M de pixels effectifs. Cette puce fonctionne avec une triple alimentation analogique 2,9 V, numérique 1,2 V et interface 1,8 V tout en maintenant une faible consommation d'énergie. Elle atteint une haute sensibilité, un faible courant d'obscurité et aucune traînée grâce à l'adoption de filtres mosaïques de couleur primaire R, G et B. La puce comprend un obturateur électronique avec un temps d'intégration de charge variable.

• Points de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
• Fréquence d'entrée : 6 à 27 MHz / 37,125 MHz / 74,25 MHz
• Nombre de pixels d'enregistrement recommandés : 2688 (H) × 1520 (V) environ 4,09 M pixels
• Modes de lecture : Mode de balayage de tous les pixels, mode de recadrage de fenêtre, mode de lecture inversée/normale dans la direction verticale/horizontale
• Fréquence d'images maximale en mode de balayage de tous les pixels : 90 images/s à 2688 (H) × 1520 (V) A/N 10 bits
• Fonction de plage dynamique élevée (HDR) : HDR à exposition multiple, HDR à chevauchement numérique
• Fonction d'obturation à vitesse variable (résolution par unités de 1H)
• Convertisseur A/N 10 bits / 12 bits
• Fonction CDS / PGA : Gain analogique de 0 dB à 29,4 dB, Gain analogique + numérique de 29,7 dB à 71,4 dB
• Prend en charge les E/S : sortie de données série CSI-2 (2 voies / 4 voies, sortie RAW10 / RAW12)
• Distance de la pupille de sortie recommandée : -30 mm à -∞
• Verre avec revêtement antireflet des deux côtés

• Caméras de surveillance
• Caméras FA
• Caméras industrielles
