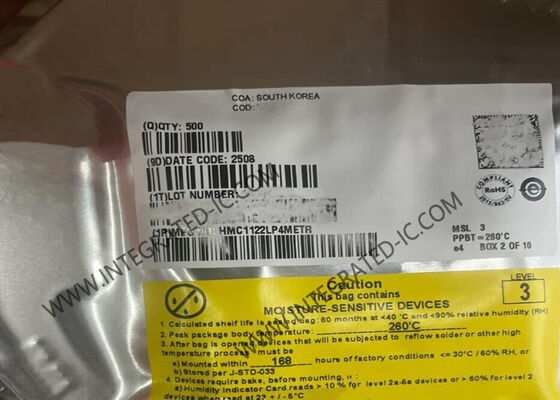

Circuit intégré HMC1122LP4ME 0,1 GHz à 6 GHz Atténuateur numérique en silicium 6 bits LSB 0,5 dB

Le HMC1122 est un atténuateur numérique de 6 bits fonctionnant de 0,1 GHz à 6 GHz avec une plage de contrôle d'atténuation de 31,5 dB en étapes de 0,5 dB.

Le HMC1122 est mis en œuvre dans un procédé au silicium, offrant un temps de sédimentation très rapide, une faible consommation d'énergie et une grande robustesse ESD.L'appareil présente des transitions d'état sûres et est optimisé pour une excellente précision des pas et une grande linéarité sur la gamme de fréquences et de températuresLa conception est bidirectionnelle; par conséquent, l'entrée et la sortie RF sont interchangeables.

Le HMC1122 fonctionne sur une seule alimentation allant de 3,3 V à 5 V sans changement de performance dû à un régulateur intégré à la puce.

• Plage d'atténuation: 0,5 dB par étape LSB à 31,5 dB
• Faible perte d'insertion: 1,1 dB à 1 GHz, 1,3 dB à 2 GHz
• Erreur de pas typique: inférieure à ±0,1 dB
• Excellente précision d'atténuation
• Transitions vers un état sûr
• Linearité élevée
• Compression à entrée de 0,1 dB (P0,1 dB): 30 dBm typique
• Interception de troisième ordre d'entrée (IP3): 55 dBm typique
• Temps de réglage RF (0,05 dB de sortie RF finale): 250 ns
• Erreur de bas décalage de phase: 6° à 1 GHz
• Opération d'alimentation unique: 3,3 V à 5 V
• Classification ESD: classe 2 (2 kV HBM)
• Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange utilisées.
• Pin compatible avec le HMC624A

• Infrastructure cellulaire
• Radios à micro-ondes et terminaux à très petite ouverture (VSAT)
• Équipement d'essai et capteurs
• Conception de la FSI et de la RF
