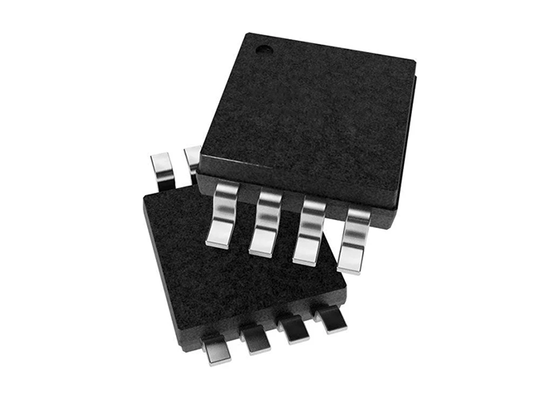

MCP4821-E/SN puce de circuit intégré à sortie unique de 12 bits DAC avec interface SPI
Le MCP4821 est un convertisseur numérique-analogique (DAC) à canal unique de 12 bits avec référence de tension interne.et est disponible dans différents emballagesLa communication avec l'appareil est réalisée via une interface série simple utilisant des protocoles SPI.
Ce dispositif fait partie de la famille de produits MCP4801/MCP4811/MCP4821, qui sont des DAC monocanaux de 8 bits/10-bit/12-bit avec référence de tension interne (VREF).Ces dispositifs offrent une très haute précision et des performances à faible bruit, et sont adaptés aux applications de consommation et industrielles, telles que le contrôle des points de réglage, le réglage du décalage et l'étalonnage des capteurs.La faible consommation d'énergie et les options de petit emballage rendent ces appareils très attrayants pour de nombreuses applications portables et à batterie.
Spécifications du MCP4821
| Paramètre |
Valeur |
| Résolution |
12 bits |
| Nombre de chaînes |
1ère chaîne |
| Temps de réglage |
4.5 nous |
| Type de sortie |
Voltage tamponné |
| Type d'interface |
3 fils, micro-fil, SPI |
| Voltage d'alimentation analogique |
2.7 V à 5,5 V |
| Voltage d'alimentation numérique |
2.7 V à 5,5 V |
| Température de fonctionnement minimale |
-40°C |
| Température de fonctionnement maximale |
+ 125°C |
| DNL - Nonlinéarité différentielle |
+/- 0,2 LSB |
| INL - Non linéaire intégrale |
+/- 2 LSB |
| Voltage d'alimentation - max |
5.5 V |
| Voltage d'alimentation - Min |
2.7 V |
| Poids unitaire |
540 mg ou moins |
Principales caractéristiques du MCP4821
- DAC de sortie de tension de 12 bits
- Résultats de liaison ferroviaire
- Interface SPI avec support d'horloge de 20 MHz
- Fermeture simultanée de la sortie DAC avec une broche LDAC
- Temps de stabilisation rapide de 4,5 μs
- Unité sélectionnable ou sortie de gain 2x
- 2.048V Voltage interne de référence
- Coefficient de température VREF de 50 ppm/°C
- 2Opération à alimentation unique de 7 à 5,5 V
- Plage de température étendue: -40°C à +125°C
Applications du MCP4821
- Réglage du point de réglage ou du décalage
- Étalonnage des capteurs
- Référence de tension sélectionnable de précision
- Instruments portables (alimentés par batterie)
- Étalonnage des dispositifs de communication optique
