Circuit intégré UCC27524DSDR 5A, double canal, haute vitesse, pilote de grille bas, WSON-8

Circuit intégré UCC27524DSDR 5A, double canal, haute vitesse, pilote de grille bas, WSON-8
Circuit intégré UCC27524DSDR 5A, double canal, haute vitesse, pilote de grille bas, WSON-8

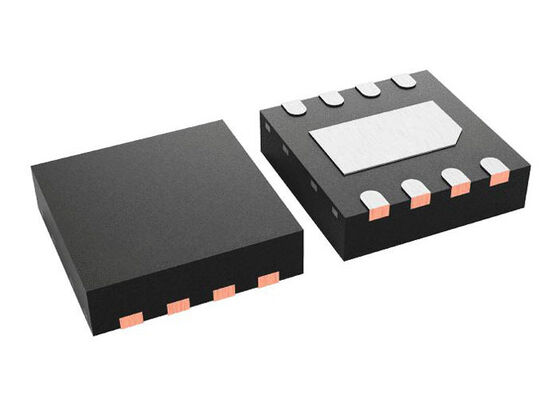

Image Grand :  Circuit intégré UCC27524DSDR 5A, double canal, haute vitesse, pilote de grille bas, WSON-8

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: UCC27524DSDR
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: Le code WSON-8
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, L/C, Western Union
Contact

Circuit intégré UCC27524DSDR 5A, double canal, haute vitesse, pilote de grille bas, WSON-8

Définition
Numéro de pièce: UCC27524DSDR Configuration conduite: Du côté bas
Tension - Alimentation: 4.5V | 18V Actuel - production maximale (source, évier): 5A, 5A
Temps de hausse / chute (typ): 7ns, 6ns Température de fonctionnement: -40°C | 140°C (TJ)
Mettre en évidence:

Pilote de porte double canal 5A

,

Puce de circuit intégré haute vitesse

,

Pilote de porte côté bas

Puce de circuit intégré UCC27524 5A, pilote de grille bas côté double canal haute vitesse WSON-8
Vue d'ensemble du produit UCC27524
L'UCC27524 est un dispositif de pilotage de grille bas côté, double canal, haute vitesse, capable de piloter efficacement les interrupteurs de puissance MOSFET et IGBT. L'UCC27524 ajoute la capacité de gérer directement -5V au niveau des broches d'entrée pour une robustesse accrue.
L'UCC27524 est un double pilote non inverseur. Utilisant une conception qui minimise intrinsèquement le courant de conduction directe, l'UCC27524 est capable de délivrer des impulsions de courant de crête élevées allant jusqu'à 5A en source et 5A en drain dans des charges capacitives, avec une capacité de pilotage rail-à-rail et un délai de propagation extrêmement faible, typiquement 17ns.
Spécifications techniquesDeUCC27524
Catégorie de produit Pilotes de grille
Produit Pilotes de grille IGBT, MOSFET
Type Bas côté
Style de montage SMD/SMT
Boîtier / Boîtier WSON-8
Nombre de pilotes 2 pilotes
Nombre de sorties 2 sorties
Courant de sortie 5 A
Tension d'alimentation - Min 4,5 V
Tension d'alimentation - Max 18 V
Configuration Non-inverseur
Temps de montée 7 ns
Temps de descente 7 ns
Température de fonctionnement minimale -40°C
Température de fonctionnement maximale +140°C
Caractéristiques principalesDeUCC27524
  • Brochage standard de l'industrie
  • Deux canaux de pilotage de grille indépendants
  • Courant de pilotage de crête de 5A en source et en drain
  • Fonction d'activation indépendante pour chaque sortie
  • Seuil logique compatible TTL et CMOS indépendant de la tension d'alimentation
  • Seuils logiques hystérétiques pour une immunité élevée au bruit
  • Capacité à gérer des tensions négatives (-5V) aux entrées
  • Les niveaux de tension des broches d'entrée et d'activation ne sont pas limités par la tension d'alimentation de polarisation de la broche VDD
  • Plage d'alimentation unique de 4,5V à 18V
  • Sorties maintenues basses pendant l'UVLO VDD (assure un fonctionnement sans à-coups au démarrage et à l'arrêt)
  • Délais de propagation rapides (17ns typiques)
  • Temps de montée et de descente rapides (6ns et 10ns typiques)
  • Correspondance de délai typique de 1ns entre les deux canaux
  • Deux sorties sont mises en parallèle pour un courant de pilotage plus élevé
  • Sorties maintenues basses lorsque les entrées flottent
  • Plage de température de jonction de fonctionnement de -40 à 150°C
ApplicationsDeUCC27524
  • Alimentations à découpage
  • Convertisseurs CC-CC
  • Contrôle moteur, énergie solaire
  • Pilotage de grille pour les nouveaux dispositifs de puissance à large bande interdite tels que GaN
Numéros de pièces associés
UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524
