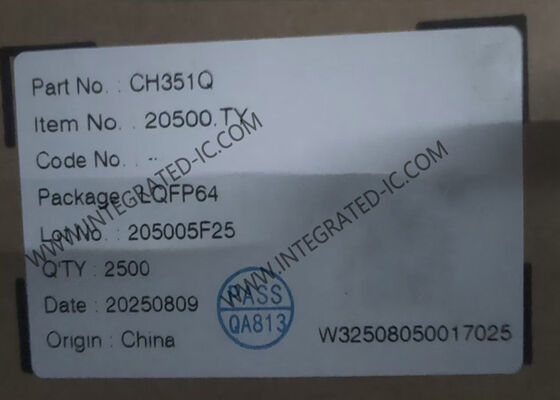

CH351Q LQFP-64 Puce de circuit intégré avec débit de Baud de 4 Mbps et deux ports série asynchrones pour l'expansion d'E/S

Le CH351 est une puce d'extension d'E/S de port parallèle qui intègre deux ports série asynchrones compatibles 16C550 ou un port parallèle bidirectionnel amélioré EPP/ECP. Les ports série asynchrones prennent en charge la commutation automatique entre la transmission et la réception en semi-duplex, avec un débit en bauds de communication maximal de 4 Mbps. Il peut être utilisé pour l'extension de ports série RS232 sur le bus PCI, les ports série PCI haute vitesse avec contrôle automatique du débit matériel, la mise en réseau de ports série, la communication RS485 et les cartes d'extension PCI pour ports parallèles et imprimantes, entre autres applications.

• Une seule puce peut être configurée comme des ports série double canal sur le bus PCI ou comme un port parallèle ou d'imprimante unique
• Le pilote prend en charge ME/NT4.0/2000/XP/Vista/2007/2008 et Linux
• Prend en charge une tension d'alimentation de 5V et un mode veille basse consommation pour les ports série
• La fonctionnalité de la puce est équivalente à celle du CH352, fournissant des solutions d'application pour les ports série doubles, quadruples et octaux
• Boîtier sans plomb LQFP-64, conforme RoHS
• Deux ports série asynchrones entièrement indépendants, compatibles avec les 16C450, 16C550 et 16C552, avec des fonctionnalités améliorées
• Prend en charge 5, 6, 7 ou 8 bits de données et 1 ou 2 bits d'arrêt
• Prend en charge les modes de parité, y compris impair, pair, sans parité, blanc 0 et drapeau 1
• Débit en bauds programmable, prenant en charge 115 200 bps et des débits en bauds jusqu'à 4 Mbps
• Tampon FIFO (First-In-First-Out) intégré de 16 octets, prenant en charge 4 niveaux de déclenchement FIFO
• Prend en charge les signaux MODEM CTS, DSR, RI, DCD, DTR et RTS, qui peuvent être convertis en niveaux RS232 par la puce 75232
• Prend en charge les signaux de contrôle de flux matériel CTS et RTS, l'établissement automatique de liaison et le contrôle automatique du débit en bauds ; compatible avec le TL16C550C
• Prend en charge la détection d'erreur de trame série et la détection de signal Break
• Prend en charge la communication série full-duplex et half-duplex ; fournit des signaux d'état de transmission série DTR/TNOW et prend en charge la commutation automatique entre les modes de transmission et de réception RS485
• Oscillateur d'horloge intégré ; prend en charge les cristaux avec des fréquences telles que 22,1184 MHz
• Prend en charge les modes de port parallèle et d'imprimante IEEE 1284, y compris SPP, Nibble, Byte, PS/2, EPP et ECP
• Prend en charge la transmission de données bidirectionnelle avec un taux de transfert maximal allant jusqu'à 2 Mo/s
• Comprend les résistances de rappel requises pour le port imprimante, minimisant le nombre de composants externes et simplifiant le circuit
