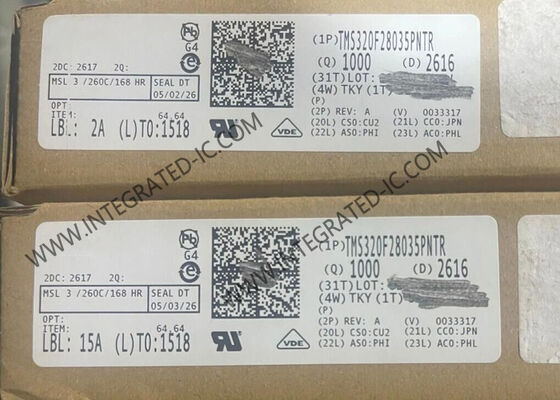

TMS320F28035PNTR 60MHz Microcontrôleur MCU avec 128KB de mémoire de programme et 45 I/O pour le contrôle en temps réel

Le TMS320F28035PNTR est un microcontrôleur (MCU) 32 bits haute performance de la série C2000™ Piccolo™. Il est spécialement conçu pour les applications de contrôle en temps réel telles que les entraînements de moteurs industriels, les systèmes d'alimentation numérique, les onduleurs photovoltaïques et les véhicules électriques.

• CPU 32 bits haute efficacité (TMS320C28x)
  • 60 MHz (temps de cycle de 16,67 ns)
  • Opérations MAC 16 × 16 et 32 × 32
  • MAC double 16 × 16
  • Architecture de bus Harvard
  • Opérations atomiques
  • Réponse et traitement rapides des interruptions
  • Modèle de programmation mémoire unifiée
  • Code efficace (en C/C++ et Assembleur)
• Accélérateur programmable de lois de commande (CLA)
  • Accélérateur de calcul en virgule flottante 32 bits
  • Exécute le code indépendamment du CPU principal
• Boutisme : Petit boutiste
• Support de scan de frontière JTAG
  • Architecture de port d'accès et de scan de frontière standard IEEE 1149.1-1990
• Faible coût pour l'appareil et le système :
  • Alimentation unique 3,3 V
  • Aucune exigence de séquençage d'alimentation
  • Réinitialisation intégrée à la mise sous tension et réinitialisation de détection de sous-tension
  • Faible consommation
  • Aucune broche de support analogique
• Horloge :
  • Deux oscillateurs internes sans broche
  • Oscillateur à cristal sur puce et entrée d'horloge externe
  • Module de surveillance (watchdog timer)
  • Circuit de détection de perte d'horloge
• Jusqu'à 45 broches GPIO multiplexées et programmables individuellement avec filtrage d'entrée
• Bloc d'extension d'interruptions périphériques (PIE) qui prend en charge toutes les interruptions périphériques
• Trois timers CPU 32 bits
• Timer 16 bits indépendant dans chaque module PWM amélioré (ePWM)
• Mémoire sur puce
  • Flash, SARAM, OTP, Boot ROM disponibles
• Module de sécurité de code
• Clé de sécurité et verrouillage 128 bits
  • Protège les blocs mémoire sécurisés
  • Empêche l'ingénierie inverse du firmware
• Périphériques de port série
  • Un module d'interface de communication série (SCI) émetteur-récepteur asynchrone universel (UART)
  • Deux modules d'interface périphérique série (SPI)
  • Un module Inter-Integrated-Circuit (I2C)
  • Un module Local Interconnect Network (LIN)
  • Un module Enhanced Controller Area Network (eCAN)
• Périphériques de contrôle améliorés
  • ePWM
  • PWM haute résolution (HRPWM)
  • Module de capture amélioré (eCAP)
  • Module de capture d'entrée haute résolution (HRCAP)
  • Module d'encodeur de quadrature amélioré (eQEP)
  • Convertisseur analogique-numérique (ADC)
  • Capteur de température sur puce
  • Comparateur
• Fonctionnalités d'émulation avancées
  • Fonctions d'analyse et de point d'arrêt
  • Débogage en temps réel via matériel

• Unité extérieure de climatiseur
• Contrôle de commande d'opérateur de porte
• Convertisseur CC/CC
• Contrôle d'onduleur et de moteur
• Chargeur embarqué (OBC) et chargeur sans fil
• Machine à souder
• Station de recharge CA (borne)
• Station de recharge CC (borne)
• Module d'alimentation de station de recharge VE
• Module de recharge de véhicule sans fil
• Système de conversion de puissance de stockage d'énergie (PCS)
• Micro-onduleur
• Optimiseur d'énergie solaire
• Onduleur de chaîne
• Module de contrôle de commande CA
• Contrôleur de segment de moteur linéaire
• Module d'étage de puissance d'asservissement
• Entraînement moteur BLDC à entrée CA
• Entraînement moteur BLDC à entrée CC
• Industriel CA-CC
• Onduleur triphasé
