Capteur d'angle magnétique numérique configurable MA600A haute précision et haute bande passante

Le MA600A est un capteur d'angle magnétique de précision à large bande passante qui détecte la position angulaire absolue d'un aimant permanent, généralement un cylindre magnétisé diamétralement sur un arbre rotatif. Avec un capteur à magnétorésistance tunnel (TMR) de précision intégré, le MA600A atteint une large bande passante et une haute précision (INL), ce qui en fait une solution idéale pour le contrôle de position et la robotique.

Le MA600A prend en charge une large gamme d'intensités de champ magnétique et de configurations de montage : bout d'arbre (en axe) et côté d'arbre (hors axe). La mémoire non volatile (NVM) intégrée permet de stocker les paramètres de configuration, y compris la position de l'angle zéro de référence, les réglages ABZ, UVW et de modulation de largeur d'impulsion (PWM).

Le MA600A est calibré en usine pour atteindre une erreur (INL) inférieure à 0,6° sur sa plage de température de fonctionnement. De plus, un étalonnage final du système est disponible via une table de correction configurable par l'utilisateur à 32 points. L'erreur résultante (INL) après l'étalonnage utilisateur peut être inférieure à 0,1°.

La communication avec le MA600A peut être réalisée via l'interface périphérique série (SPI) et l'interface série synchrone (SSI). Le MA600A prend en charge une configuration en chaîne (daisy-chain), permettant une lecture séquentielle des angles SPI de plusieurs capteurs, ce qui minimise le nombre de broches d'E/S utilisées par le dispositif de contrôle. Le MA600A est disponible dans un petit boîtier QFN-16 (3 mm x 3 mm).

• Erreur (INL) < 0,6°
• Erreur (INL) < 0,1° après étalonnage utilisateur avec table de correspondance intégrée à 32 points
• Encodeur d'angle absolu configurable de 12 bits à 15 bits
• Haute bande passante (par exemple, 12 kHz à une résolution de 12,5 bits)
• Aucune latence
• Large plage de champ magnétique de 10 mT à 100 mT
• Interface périphérique série (SPI) pour la lecture d'angle numérique et la configuration de la puce
• Lecture d'angle SPI en configuration en chaîne (daisy-chain) prise en charge
• Interface série synchrone (SSI) pour la lecture d'angle numérique
• Interface d'encodeur de quadrature incrémental ABZ avec impulsions configurables par tour (1 à 4096)
• Sortie d'encodeur incrémental UVW
• Sortie absolue par modulation de largeur d'impulsion (PWM)
• Option de sortie multi-tours ou de vitesse
• Alimentation 3,3 V
• Courant de repos 7,5 mA (IAVDD + IDVDD)
• Température de fonctionnement -40°C à +125°C

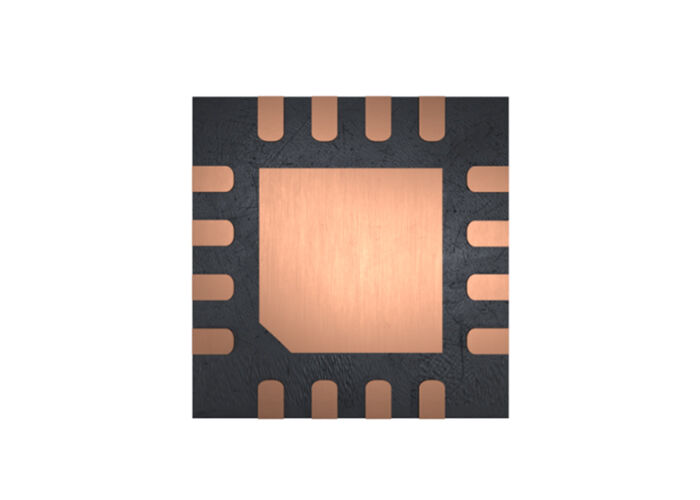

• Disponible dans un petit boîtier QFN-16 (3 mm x 3 mm)

• Robotique
• Encodeurs multi-tours
• Contrôle de position
• Contrôle de vitesse
