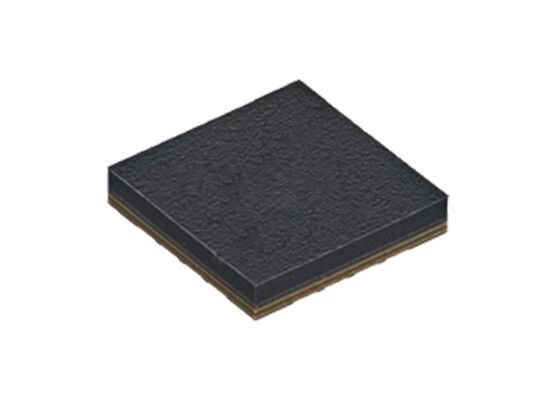

Puce IC d'amplificateur de puissance à haut rendement SKY66522-11 avec gain de 36,5 dB et plage de fréquences de 2300 MHz à 2690 MHz

Le SKY66522-11 est un amplificateur de puissance (PA) à large bande passante instantanée, entièrement adapté en entrée/sortie, à haut rendement, avec un gain et une linéarité élevés. Le PA compact de 5 x 5 mm est conçu pour les systèmes 5G NR et 4G LTE fonctionnant de 2300 à 2690 MHz.

La circuiterie de polarisation active est intégrée pour compenser les performances du PA en fonction des variations de température, de tension et de processus. Le SKY66522-11 fait partie d'une famille de PA à haut rendement, compatibles broche à broche, prenant en charge les principales bandes 3GPP.

• Large bande passante de signal instantanée : 200 MHz
• Linéarité élevée : +31 dBm avec < -48 dBc ACLR avec pré-distorsion (signal LTE 200 MHz, PAR 8,5 dB)
• Gain élevé : 36,5 dB
• Entrée et sortie adaptées en interne pour les systèmes 50 ohms
• Polarisation active intégrée : performances compensées en température
• Fonction marche/arrêt intégrée : PAEN = 1,5 à 2,5 V
• Tension d'alimentation : 5 V et 12 V
• Famille de PA compatibles broche à broche prenant en charge les principales bandes 3GPP
• Boîtier compact (16 broches, 5 x 5 x 1,04 mm) (MSL3, 260 °C selon JEDEC J-STD-020)

• Systèmes 5G NR et 4G LTE
• Amplificateur pilote pour micro stations de base et macro stations de base
• Small-cell d'entreprise et MIMO massif
