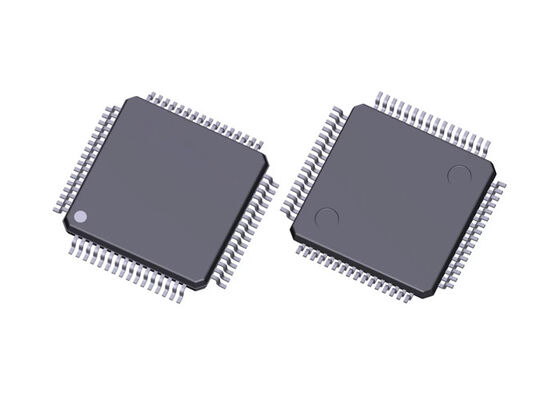

Microcontrôleur XMC1404-F064X0200 AA avec ARM Cortex-M0 48MHz et Flash 200 Ko pour Applications Industrielles

Le XMC1404-F064X0200 AA appartient à la famille XMC1000 de microcontrôleurs industriels basés sur le cœur de processeur ARM® Cortex®-M0. Avec des vitesses d'horloge plus élevées pour le cœur et les périphériques, le XMC1400 offre une augmentation de performance allant jusqu'à 70% par rapport au XMC1300. En plus des périphériques dédiés aux applications de contrôle moteur et de puissance, les appareils XMC1400 offrent 2 nœuds CAN et sont pris en charge par un environnement de développement permettant une mise sur le marché rapide.

• CPU : ARM Cortex-M0
• Fréquence max : 48 MHz
• Nœuds CAN : 2
• Broches d'E/S numériques : 55
• Flash : 200 Ko
• Tensions de fonctionnement des E/S : 5,5 V, 1,8 V
• Largeur d'instruction : 32/16 bits
• Nombre de modules ADC : 2
• Mode d'alimentation : horloge possible
• Mémoire programme : 200 Ko
• Interfaces série : 4
• SRAM (y compris cache) : 16 Ko
• Broches d'E/S synchronisées (PWM, CAPCOM) : 25
• Timer/Compteur : 16
• Type de mémoire : Flash
• Lignes d'entrée A/N (y compris FADC) : 12
• Type d'interfaces série : I²C, I²S, SPI, UART
• Température : -40°C à 105°C

• Cœur 48 MHz / horloge périphérique 96 MHz
• Plage de fonctionnement 1,8 - 5,5 V, -40 - 105°C
• Flash 200 Ko (ECC, cache), RAM 16 Ko
• Coprocesseur MATH (DIV, CORDIC)
• ADC 12 bits, 1 Ms/s, 14 entrées, 2x S&H
• 3x comparateurs analogiques, 30 ns
• 16 timers 16 bits de capture, comparaison, PWM
• 2x interface capteur Hall / encodeur
• Contrôle de la luminosité et de la couleur des LED (BCCU)
• 4 canaux série, 2x CAN / 32 MO
• Horloge temps réel, watchdog, PRNG
• LQFP-64, 10x10 mm², pas de 0,5 mm, 56 E/S

• Système de gestion de batterie automobile (BMS) - 48 V
• Solutions pour véhicules électriques légers
• Recharge de VE
• Automatisation industrielle
• Climatisation résidentielle
