1EDN8511B Circuit de commande de grille avec sortie 4A en source/8A en drain et délai de propagation de 19 ns pour une plage d'entrée de 8V à 20V

1EDN8511B Circuit de commande de grille avec sortie 4A en source/8A en drain et délai de propagation de 19 ns pour une plage d'entrée de 8V à 20V
1EDN8511B Circuit de commande de grille avec sortie 4A en source/8A en drain et délai de propagation de 19 ns pour une plage d'entrée de 8V à 20V

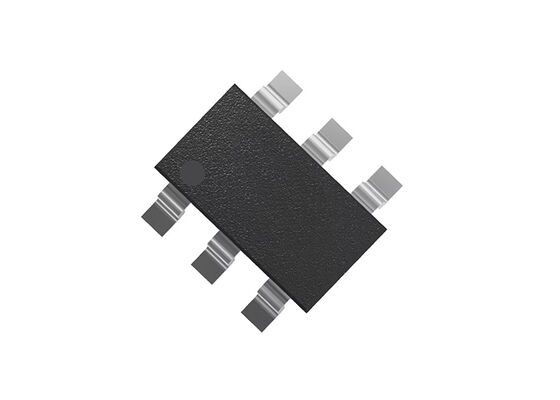

Image Grand :  1EDN8511B Circuit de commande de grille avec sortie 4A en source/8A en drain et délai de propagation de 19 ns pour une plage d'entrée de 8V à 20V

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: 1EDN8511B
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: Le nombre de personnes concernées par l'essai est déterminé par la présente directive.
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 10 000 pièces par jour
Contact

1EDN8511B Circuit de commande de grille avec sortie 4A en source/8A en drain et délai de propagation de 19 ns pour une plage d'entrée de 8V à 20V

Définition
Numéro de pièce: 1EDN8511B Emballer: Le nombre de personnes concernées par l'essai est déterminé par la présente directive.
Tension - Alimentation: 8V à 20V Tension de logique - VIL, VIH: 1.2V, 1.9V
Actuel - production maximale (source, évier): 4A, 8A Tension latérale élevée - maximum (amorce): 200 V

Puce de circuit intégré 1EDN8511B, pilote de grille à canal unique à faible côté avec étage de sortie 4A source/8A drain
Présentation du produit
Le CI de pilote de grille MOSFET 1 canal 1EDN8511B sert de lien crucial entre les CI de contrôle et les puissants dispositifs de commutation MOSFET et GaN. Les CI de pilote de grille permettent des rendements système élevés, une excellente densité de puissance et une robustesse système cohérente.
Famille 1EDN : Rapide, précis, puissant et compatible. SMPS hautement efficaces activés par des taux de balayage courts de 5 ns et une précision de délai de propagation de ±5 ns pour une commutation MOSFET et GaN rapide. Les sorties source et drain séparées simplifient la conception de l'application. Les boîtiers et le brochage standard de l'industrie facilitent les mises à niveau de la conception du système.
Spécifications
Canaux1
ConfigurationCôté bas
Plage de tension d'entrée Vcc8 V à 20 V
Type d'isolationNon isolé
Courant de sortie (drain)8 A
Courant de sortie (source)4 A
QualificationIndustriel
Délai de propagation de coupure19 ns
Délai de propagation de mise sous tension19 ns
UVLO VBS (activé)8 V
UVLO VBS (désactivé)7 V
Classe de tension20 V
Caractéristiques principales
  • Capacité de pilotage 4 A source/8 A drain
  • Délai de propagation typique de 19 ns
  • Précision du délai de propagation +6/-4 ns
  • Robustesse à la tension d'entrée de -10 V
  • Robustesse au courant inverse de 5 A
  • Options UVLO 4,2 V et 8 V
Applications
  • Alimentations à découpage (SMPS)
  • Systèmes de correction du facteur de puissance
  • Convertisseurs de puissance CC-CC
  • Entraînements basse tension et outils électriques
  • Alimentation industrielle (SMPS, UPS)
  • Chargeurs hors-bord pour VE
  • Micro-onduleurs solaires, optimiseurs solaires
