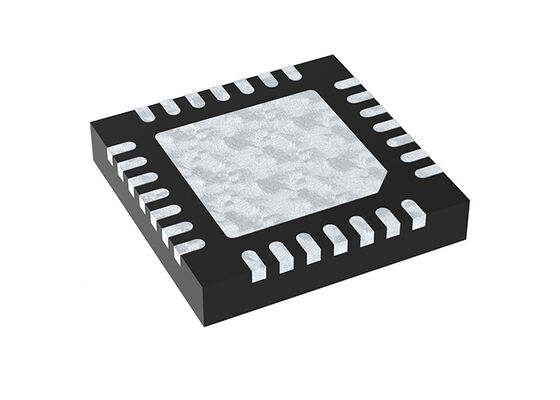

EM9304V01LF28B IC Bluetooth Basse Consommation BT 5.0 Low Energy SOC en Boîtier QFN-28

L'EM9304 est un circuit intégré (CI) minuscule et basse consommation, optimisé pour les produits compatibles Bluetooth® 5.0 basse consommation. Son architecture flexible lui permet de fonctionner comme un CI compagnon pour tout produit basé sur ASIC ou MCU, ou comme un système sur puce (SoC) complet. Des applications personnalisées peuvent être exécutées à partir de la mémoire programmable une seule fois (OTP), et des périphériques numériques (SPI ou I2C) peuvent s'interfacer avec des appareils externes tels que des capteurs, des mémoires, des écrans ou des pilotes tactiles.

Système sur puce :
• MCU ARC EM4 32 bits économe en énergie, norme industrielle, fonctionnant à 24 MHz
• Unité de calcul en virgule flottante pour le traitement des capteurs
• 136 Ko de ROM incluant la couche de liaison et la pile
• 128 Ko d'OTP pour les paramètres, les profils et les applications - Vitesse d'exécution de 24 MHz
• 48 Ko de RAM d'instructions et 28 Ko de RAM de données
• 4, 8 ou 20 Ko avec rétention de données sélectionnable
• Minuteries universelles, de veille et de protocole
• Interfaces maître I2C et SPI
• Jusqu'à 12 GPIO
Technologie Bluetooth 5.0 basse consommation :
• Sous-système contrôleur BT 5.0 (QD ID 93999)
• Pile Bluetooth (QD ID 84268) en ROM
• Couches de transport SPI et UART HCI/ACI
• Jusqu'à huit connexions simultanées prises en charge
• Longueur de PDU étendue et sécurité améliorée
Fonctionnalités de sécurité :
• Générateur de nombres aléatoires véritable
• Moteur de chiffrement matériel AES-128
• Génération de clés (ECC-P256)
• Mise à jour du firmware par voie aérienne (OTA)
Système de gestion de l'alimentation :
• Fonctionnement DCDC numérique abaisseur/élévateur
• Prend en charge les batteries de 1,5 V et 3,0 V
• Ordonnanceur et gestionnaire de mémoire
• Base de temps à oscillateur RC basse fréquence ou à cristal
Consommation de courant à 3 V :
• 3,0 mA courant de réception de pointe typique
• 5,2 mA courant d'émission de pointe typique à 0,4 dBm
• 1,0 μA en mode veille connectée
• 5 nA en mode désactivation de puce
Performances RF :
• -94 dBm de sensibilité du récepteur Bluetooth basse consommation pour un fonctionnement à 1 Mbps et une charge utile de 37 octets
• Plage de puissance de sortie de l'émetteur de -34 à +6,1 dBm
Composants requis :
• 3 condensateurs DC, 1 bobine DCDC, 1 perle de ferrite
• Broche d'antenne monopôle 50 Ω (pas de balun)
• XTAL 48 MHz, XTAL 32 kHz (facultatif)
Boîtier et plage de fonctionnement :
• QFN-28 (4x4 mm), WLCSP25 et puce nue/wafer
• Plage de température de fonctionnement industrielle : -40 °C à +85 °C
Support client :
• Kits de développement matériel et logiciel
• Support de certification FCC/CE
• Forum de support matériel et logiciel
