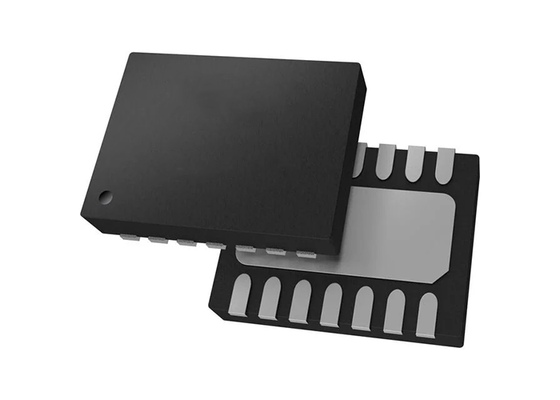

LTC4364HDE-2 Circuit intégré Chipe arrêt de surtension avec une large tension de fonctionnement de 4-80V Contrôleur de diode idéal Automobile AEC-Q100 Qualifié dans un paquet DFN compact 3×4 mm

Le LTC4364HDE-2 est une puce de suppression de surtension à usage général avec contrôle de diode idéal intégré, conçue pour protéger les alimentations principales, les circuits de commande communs et les chaînes d'alimentation des capteurs dans les robots humanoïdes. Avec une large plage de tension d'entrée de 4 à 80 V, il peut résister aux surtensions causées par les cycles de démarrage et d'arrêt du moteur et les perturbations des câbles.

Ce dispositif prend en charge le serrage de sortie réglable et, lorsqu'il est associé à un MOSFET externe, atteint une chute de tension à l'état passant extrêmement faible. Remplaçant les diodes Schottky traditionnelles, il garantit une alimentation électrique ininterrompue aux contrôleurs et capteurs en aval pendant les baisses de puissance et les conditions de sous-tension transitoire.

Dotée de plusieurs mécanismes de protection, notamment une protection de connexion inversée d'entrée de -40 V, une tenue à la tension inverse de sortie de -20 V et un arrêt temporisé en cas de surintensité, la puce réessaye automatiquement avec un faible cycle de service de 0,1 % après un défaut, éliminant ainsi le besoin de réinitialisation manuelle et répondant aux exigences de fonctionnement robotique continu.

La version HDE fonctionne sur une large plage de températures de -40°C à 125°C. Son boîtier DFN compact de 3 × 4 mm permet d'économiser de l'espace sur le circuit imprimé tandis que le faible courant de coupure réduit la consommation d'énergie au repos du système. Il offre une protection complète contre les pointes d'alimentation, le câblage inversé, les courts-circuits et les surcharges dans les alimentations robotiques, garantissant un fonctionnement stable et fiable des servomoteurs, des systèmes de vision et des circuits de commande principaux.
