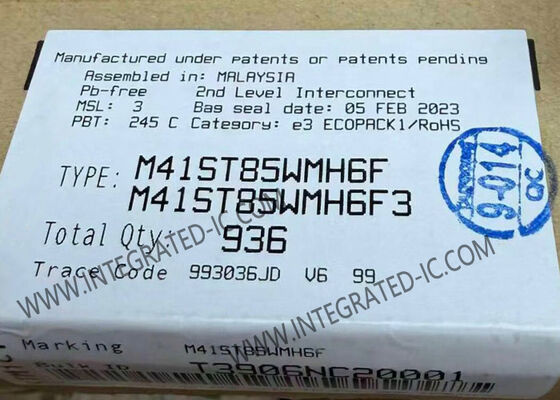

Puce de circuit intégré M41ST85WMH6F avec 44B NVRAM et 400 kHz Interface I2C Horloge en temps réel dans le paquet SOIC-8

Le M41ST85WMH6F associe une horloge série en temps réel, un superviseur de microprocesseur et un superviseur NVRAM. Construit sur un processus CMOS SRAM basse consommation, il dispose d'un espace mémoire de 64 octets avec 44 octets de NVRAM et 20 registres RTC mappés en mémoire configurés au format décimal codé binaire (BCD).

Cet appareil intègre un RTC série I²C de 400 kHz avec un circuit de commutation automatique de la batterie de secours pour alimenter une LPSRAM externe et le RTC interne. En cas de panne de courant, le commutateur se connecte automatiquement à la batterie de secours pour maintenir le fonctionnement RTC et LPSRAM externe. L'accès à la LPSRAM est également désactivé via une fonction de porte d'activation de puce, offrant une protection en écriture à la mémoire. La section superviseur du microprocesseur comprend un chien de garde programmable et une fonction de réinitialisation à la mise sous tension/détection de basse tension.
