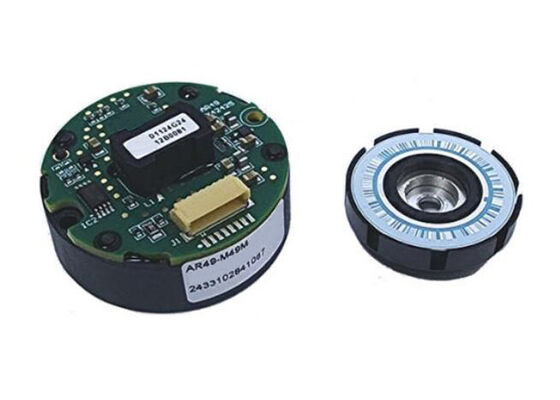

Puce de circuit intégré AR49-M49M-K12H, module d'encodeur réfléchissant absolu 49 bits avec terminaison à vis et tension de fonctionnement 4,5 V-5,5 V

L'AR49-M49M-K12H est un module de codeur absolu optique qui offre jusqu'à 25 bits d'informations de position monotour (ST) et 24 bits multitours (MT), fournissant une sortie combinée haute résolution de 49 bits. Le bloc ST se compose d'un disque à motifs, d'une source de lumière et d'éléments photosensibles pour traduire le mouvement mécanique en signaux électriques. Conçu avec plusieurs protocoles de communication série, ce module dispose de circuits électroniques dédiés pour une communication de signal robuste.

• Multitours à récupération d'énergie 24 bits et monotour optique 25 bits
• Précision lors de l'étalonnage de ±30 secondes d'arc
• Défaut codeur et bits d'état avec CRC
• Émetteur-récepteur différentiel intégré pour les protocoles de communication SSI/BiSS-C/RS485
• Interface de protocole série asymétrique (option SPI 4 fils)
• Diamètre extérieur total du codeur de Ø35 mm et hauteur maximale de 17,5 mm
• 8 Ko de mémoire accessible par l'utilisateur dans EEPROM
• Détection immédiate de la position à la mise sous tension ; aucune batterie ou condensateur requis pour la détection de position en cas de panne de courant
• Conforme RoHS

• Retour d'information du servomoteur AC/DC
• Matériel médical et de laboratoire
• Robotique
• Automatisation d'usine
