174055-2 connecteur automobile à câble à bord de 20 positions de 2,5 mm avec double verrouillage

174055-2 connecteur automobile à câble à bord de 20 positions de 2,5 mm avec double verrouillage
174055-2 connecteur automobile à câble à bord de 20 positions de 2,5 mm avec double verrouillage

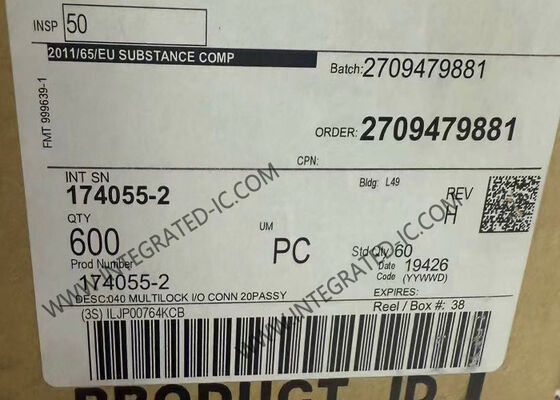

Image Grand :  174055-2 connecteur automobile à câble à bord de 20 positions de 2,5 mm avec double verrouillage

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: 174055-2
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: 20POS
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: TT
Capacité d'approvisionnement: 10 000 pièces par jour
Contact

174055-2 connecteur automobile à câble à bord de 20 positions de 2,5 mm avec double verrouillage

Définition
Numéro de pièce: 174055-2 Lancement - joignant: 0,098" (2.50mm)
Nombre de positions: 20 Nombre de lignes: 2
Température de fonctionnement: -30°C à 105°C Espacement de rangée - joignant: 0.205" (5,20 mm)

174055-2 Connecteurs de connecteurs automobiles à câble de 2,5 mm 20POS
Vue d'ensemble du produit

Le 174055-2 est un connecteur automobile de 2,5 mm de hauteur du câble à bord de la série MULTILOCK 040.conception à haute densité avec une fiabilité exceptionnelle, et est largement compatible avec la carrosserie, le groupe motopropulseur et les systèmes d'infotainment.

Spécifications techniques
ModèleLe numéro 174055-2
SérieLe système de verrouillage doit être équipé d'un dispositif de verrouillage de type "Multi-Lock".
Le typeMontage horizontal (angle de 90°) par câble à bord, prise féminine à deux rangées
Le tonnerre2.5 mm (du centre au centre)
Pins / rangées20 broches (2*10), à double rangée
MontageSoudage à travers trou, compatible avec des PCB d'une épaisseur de 1,6 mm
Les dimensionsLongueur 40,02 mm * largeur 21,72 mm * hauteur 16,70 mm
Température de fonctionnement-30°C à +105°C
Spécifications électriquesVoltage nominal 12VDC, courant maximal par contact 5A
Plaquage par contactPlaqué or (Au), faible résistance au contact, résistant à l'oxydation
Matériel de logementPBT (téréphtalate de polybutylène), noir, ignifuge et résistant à la chaleur
Conformité environnementaleSans plomb, conforme à la réglementation RoHS, niveau de sensibilité à l'humidité (MSL) 1 (indéfini)
Principales caractéristiques
  • Compact et à haute densité: dispositif à double rangée de 20 broches avec une inclinaison de 2,5 mm, économisant de l'espace sur le PCB et adapté aux ECU miniaturisés pour automobiles
  • Mécanisme de double verrouillage: mécanisme de double verrouillage intégré empêche le relâchement dû aux vibrations; protège les contacts pendant l'accouplement pour éviter les dommages dus aux oscillations
  • Haute résistance environnementale: large plage de température de -30°C à +105°C, adaptée aux conditions de fonctionnement automobile à haute et basse température;les contacts dorés résistent à la corrosion et améliorent la stabilité du signal
  • Facilité d'installation et d'entretien: soudure horizontale par trou compatible avec les circuits imprimés standard; disposant de broches de positionnement pour un alignement précis de la soudure;le boîtier comprend des brides de montage pour une fixation sûre
  • Optimisé pour la transmission de signaux: spécialement conçu pour les signaux automobiles, offrant un faible bruit croisé et un rapport signal/bruit élevé, adapté aux chaînes de signaux dans le contrôle du corps,ADAS et réseaux embarqués
Applications typiques
  • Systèmes de commande de la carrosserie: modules de commande de porte, fenêtre, siège et éclairage
  • Traction: connexions de signaux pour les ECU du moteur et les unités de commande de transmission
  • divertissement et information à bord du véhicule: consoles centrales, groupes d'instruments, interfaces de navigation et multimédia
  • Systèmes de sécurité: transmission du signal pour le contrôle de l'ABS, de l'ESP et des airbags
  • Véhicules à énergie nouvelle: connexions de signal pour le BMS (système de gestion de la batterie) et le VCU (unité de commande du véhicule)
