PSMN2R4-30YLD Transistor MOSFET N-Channel avec une tension de dégagement à la source de 30 V, 2,4 mΩ Rds On et un courant de dégagement continu de 100 A

PSMN2R4-30YLD Transistor MOSFET N-Channel avec une tension de dégagement à la source de 30 V, 2,4 mΩ Rds On et un courant de dégagement continu de 100 A
PSMN2R4-30YLD Transistor MOSFET N-Channel avec une tension de dégagement à la source de 30 V, 2,4 mΩ Rds On et un courant de dégagement continu de 100 A

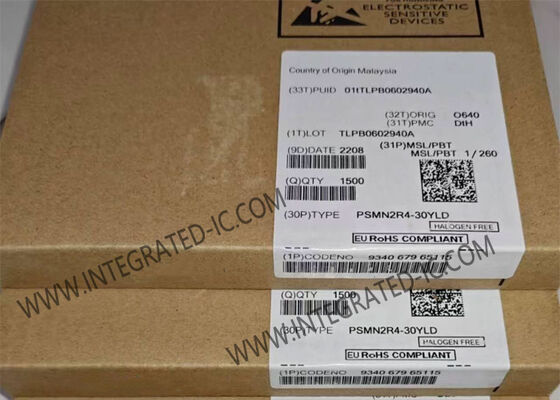

Image Grand :  PSMN2R4-30YLD Transistor MOSFET N-Channel avec une tension de dégagement à la source de 30 V, 2,4 mΩ Rds On et un courant de dégagement continu de 100 A

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: PSMN2R4-30YLD
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: SOT-669-5
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 10 000 pièces par jour
Contact

PSMN2R4-30YLD Transistor MOSFET N-Channel avec une tension de dégagement à la source de 30 V, 2,4 mΩ Rds On et un courant de dégagement continu de 100 A

Définition
Numéro de pièce: PSMN2R4-30YLD Tension drain-source (Vdss): 30 V
Courant - Drain continu (Id) à 25°C: 100A (comité technique) Tension d'entraînement (Max Rds On, Min Rds On): 4.5V, 10V
Rds On (Max) @ Id, Vgs: 2.4mOhm @ 25A, 10V Vgs(th) (maximum) @ Id: 2,2 V à 1 mA

Puce de circuit intégré PSMN2R4-30YLD, canal N, 30V, 2,4 mΩ, niveau logique, transistors MOSFET
Présentation du produit

PSMN2R4-30YLD Commande de porte de niveau logique MOSFET en mode d'amélioration canal N dans un boîtier LFPAK56. La gamme NextPowerS3 utilisant la technologie unique « SchottkyPlus » offre un rendement élevé et des performances à faible pointe généralement associées aux MOSFET avec une diode Schottky ou de type Schottky intégrée, mais sans courant de fuite élevé problématique. NextPowerS3 est particulièrement adapté aux applications à haut rendement à des fréquences de commutation élevées.

Spécifications techniques
Paramètre Valeur
Polarité des transistors Canal N
Nombre de canaux 1 canal
Vds - Tension de claquage drain-source 30 V
Id - Courant de vidange continu 100 A
Rds On - Résistance drain-source 2,4 mOhms
Vgs - Tension grille-source -20 V, 20 V
Vgs th - Tension de seuil grille-source 1,2 V
Qg - Charge de porte 31,3 NC
Température de fonctionnement minimale -55 °C
Température de fonctionnement maximale +175 °C
Pd - Dissipation de puissance 106 W
Mode canal Renforcement
Configuration Célibataire
Temps d'automne 13,9 ns
Type de produit MOSFET
Temps de montée 27,5 ns
Type de transistor 1 canal N
Délai d'arrêt typique 17,4 ns
Délai d'activation typique 16,3 ns
Numéro de pièce Alias 934067965115
Poids unitaire 91,420mg
Principales fonctionnalités
  • QG, QGD et QOSS ultra faibles pour une efficacité système élevée, en particulier à des fréquences de commutation plus élevées
  • Commutation ultra-rapide avec récupération logicielle ; facteur s > 1
  • Faibles pointes et sonneries pour les conceptions à faible EMI
  • Technologie unique « SchottkyPlus » ; Performances de type Schottky avec fuite < 1 µA à 25 °C
  • Optimisé pour l'entraînement de portail 4,5 V
  • Faible inductance et résistance parasite
  • Clip de haute fiabilité collé et matrice de soudure attachant le boîtier Power SO8 ; sans colle, sans fil de liaison, qualifié à 175 °C
  • Soudable à la vague ; Fils exposés pour une inspection visuelle optimale des soudures
Applications
  • Solutions DC-to-DC embarquées pour serveurs et télécommunications
  • Rectification synchrone côté secondaire dans les applications de télécommunications
  • Modules régulateurs de tension (VRM)
  • Modules de point de chargement (POL)
  • Alimentation électrique pour les composants V-core, ASIC, DDR, GPU, VGA et système
  • Commande de moteur brossé et sans balais
