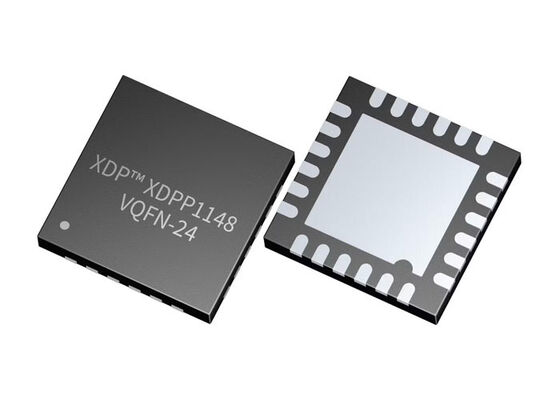

XDPP1148-100B Puce de circuit intégré 2MHz XDPTM Contrôleur numérique avec 78.125 ps DPWM Résolution en 4x4 mm VQFN Package

XDPP1148-100B est un contrôleur numérique intégré XDP™ pour les conversions DC-DC avec prise en charge PWM et LLC. Il ajoute la prise en charge de la topologie LLC en boucle fermée, l'anticipation améliorée, les transitoires rapides non linéaires, la gestion de l'énergie à charge légère et la configuration bidirectionnelle. L'AFE hautes performances, la boucle de contrôle numérique basée sur une machine à états et le processeur Cortex®-M0 intégrés dans le boîtier VQFN 4 x 4 mm à 24 broches permettent une qualité d'alimentation élevée, une faible latence et des conceptions d'alimentation flexibles.

• Fréquence PWM maximale : 2 MHz
• Sorties PWM : 6
• Tension d'alimentation : 3,3 V
• Plage de tension d'entrée : 3,3 V
• Mémoire : 80 Ko de ROM ; 32 Ko de RAM ; 64 Ko d'OTP
• V-ADC : 1
• Boucles de tension max : 1
• GPIO : 11
• I-ADC : 2
• Interfaces de communication : I2C, PMBUS, UART, SPI
• Résolution DPWM : 78,125 ps
• Colis : PG-VQFN-24

• Le plus petit boîtier VQFN 4x4 mm du secteur
• Processeur Cortex®-M0 100 MHz, 32 bits
• Contrôle anticipatif
• Prise en charge des modes PWM et PFM
• Équilibrage phase-courant
• 1 CAN V-sense et 2 CAN I-sense
• Mode rafale, diode-émeu et perte de phase
• Réponse PID transitoire et non linéaire rapide
• Configuration du système basée sur le micrologiciel
• Partage de courant actif
• I2C/PMBus 1.4, interfaces UART et SPI
• Mode veille à faible consommation d'énergie

• Convertisseurs DC-DC PWM isolés/non isolés
• Convertisseurs LLC
• Convertisseurs de bus intermédiaires pour Datacenter/système informatique
• Alimentations pour infrastructures télécom/modules Brick
