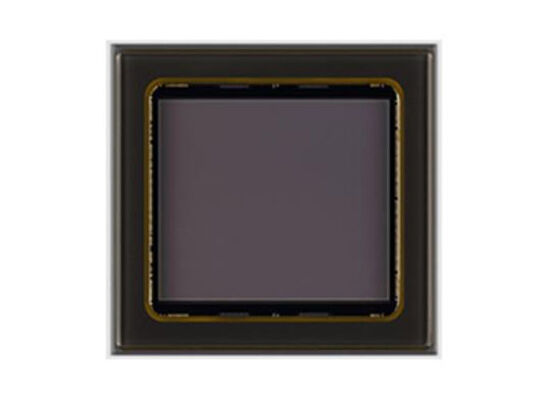

Capteur d'image CMOS IMX535-AAQJ avec diagonale 14,0 mm Taille 12,41 M pixels efficaces et fonction d'obturateur global

IMX535-AAQJ est un capteur d'image à semi-conducteurs de type pixel actif CMOS de diagonale de 14,0 mm (type 1/1,1) avec une matrice de pixels carrés et 12,41 M de pixels effectifs. Cette puce est dotée d'un obturateur global avec un temps d'intégration de charge variable et fonctionne avec une alimentation quadruple analogique de 3,3 V, 2,9 V, numérique de 1,1 V et d'interface de 1,8 V. Une sensibilité élevée et des caractéristiques de faible courant d'obscurité sont obtenues.

• Taille de l'image : Diagonale 14,0 mm (Type 1/1,1), env. 12,41 millions de pixels
• Nombre total de pixels : 4128 (H) x 3072 (V), env. 12,68 millions de pixels
• Nombre de pixels effectifs : 4128 (H) x 3008 (V), env. 12,41 millions de pixels
• Nombre de pixels actifs : 4128 (H) x 3008 (V), env. 12,41 millions de pixels
• Nombre de pixels d'enregistrement recommandés : 4096 (H) x 3000 (V), env. 12,28 millions de pixels, tous pixels
• Taille de cellule unitaire : 2,74 μm (H) x 2,74 μm (V)
• Noir optique : direction horizontale (H) : avant 0 pixel, arrière 0 pixel ; Direction verticale (V) : avant 64 pixels, arrière 0 pixel
• Contenu : LGA 230 broches, 20,0 mm (H) x 16,8 mm (V)

• Points de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote HT et circuit de communication série
• Fonction d'obturation globale
• Fréquence d'entrée 37,125 MHz/74,25 MHz/54 MHz
• Nombre de pixels d'enregistrement recommandés : 4096(H) x 3000(V) environ. 12,28 millions de pixels
• Modes de lecture : mode de numérisation tous pixels, mode de sous-échantillonnage vertical/horizontal 1/2, mode de binning 2x 2FD, mode ROI, mode de lecture vertical/horizontal - normal/inversé
• Fréquence d'images maximale en mode de numérisation tous pixels : 8 bits 184,6 images/s, 10 bits 183,9 images/s, 12 bits 120,9 images/s
• Fonction de sortie d'impulsion avec sortie de moniteur pour la période d'exposition et sortie d'impulsion programmable
• Convertisseur A/D 8 bits/10 bits/12 bits
• Fonction CDS/PGA avec gain analogique de 0 dB à 24 dB (pas de 0,1 dB) et combinaison de gain de 24,1 dB à 48 dB
• Interface E/S : sortie SLVS (commutation 4 ch/8 ch) et sortie SLVS-EC (1 voie/2 voies/4 voies/8 voies)
• Numéro F d'objectif recommandé : 2,8 ou plus (côté fermé)

Caméras FA, caméras ITS
