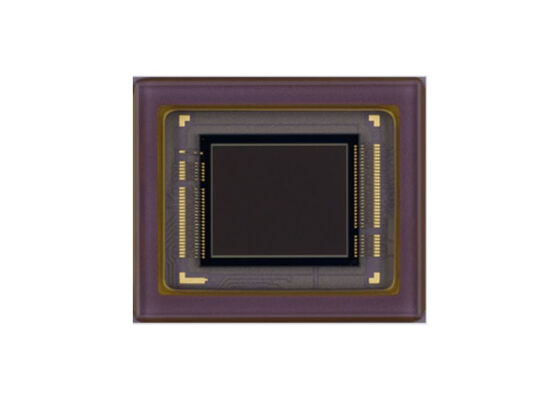

IMX678-AAMR1 Capteur d'image CMOS Capteur d'image diagonale à l'état solide de 8,86 mm avec tableau de pixels carrés pour appareils photo monochromes

L'IMX678-AAMR1 est un capteur d'image à semi-conducteurs de type pixel actif CMOS de diagonale de 8,86 mm (type 1/1,8) avec une matrice de pixels carrés et 8,40 M de pixels effectifs. Cette puce fonctionne avec une triple alimentation analogique de 3,3 V, numérique de 1,1 V et d'interface de 1,8 V, et présente une faible consommation d'énergie. Il atteint une sensibilité élevée, un faible courant d'obscurité et aucune trace, et comprend un obturateur électronique avec un temps d'intégration de charge variable.

• Taille de l'image : Diagonale 8,86 mm (Type 1/1,8) environ. 8,40 M pixels, Tous les pixels
• Nombre total de pixels : 3856 (H) × 2200 (V) environ. 8,48 millions de pixels
• Nombre de pixels effectifs : 3856 (H) × 2180 (V) environ. 8,40 millions de pixels
• Nombre de pixels actifs : 3856 (H) × 2176 (V) environ. 8,39 millions de pixels
• Nombre de pixels d'enregistrement recommandés : 3 840 (H) × 2 160 (V) environ. 8,29 millions de pixels
• Taille de cellule unitaire : 2,0 μm (H) × 2,0 μm (V)
• Noir optique : direction horizontale (H) : avant 0 pixel, arrière 0 pixel ; Direction verticale (V) : avant 20 pixels, arrière 0 pixel
• Contenu : LGA 132 broches

• Points de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
• Fréquence d'entrée : 13,5 MHz/18 MHz/24 MHz/27 MHz/36 MHz/37,125 MHz/72 MHz/74,25 MHz.
• Nombre de pixels d'enregistrement recommandés : 3 840 (H) × 2 160 (V) environ. 8,29 millions de pixels
• Modes de lecture : mode de numérisation tous pixels, mode de regroupement horizontal/vertical sur 2/2 lignes, mode de recadrage de fenêtre
• Direction horizontale/verticale – Mode de lecture normal/inversé
• Taux de lecture : Fréquence d'images maximale en mode de numérisation tous pixels : 12 bits : 60 images/s, 10 bits : 72 images/s
• Fonction HDR (High Dynamic Range) : HDR à chevauchement numérique, Clear HDR
• Fonction de synchronisation des capteurs
• Fonction d'obturation à vitesse variable (unités de résolution 1H)
• Fonction CDS/PGA : 0 dB à 30 dB : gain analogique 30 dB (pas de 0,3 dB), 30,3 dB à 72 dB : gain analogique 30 dB + gain numérique 0,3 dB à 42 dB (pas de 0,3 dB)
• Prend en charge les E/S : sortie de données série CSI-2 (2 voies/4 voies/8 voies/4 voies × 2 canaux)
• Sortie RAW10/RAW12
• Revêtement AR sur le verre de protection (des deux côtés)

Caméras de sécurité
