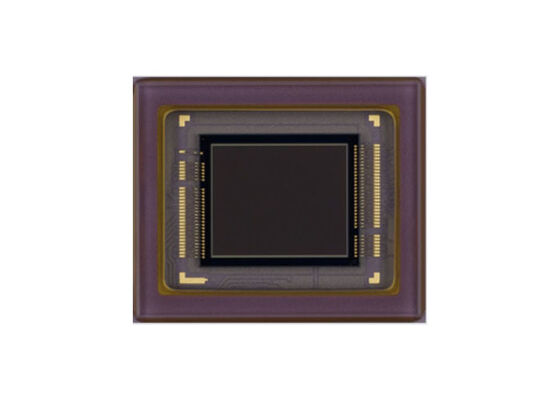

Capteur d'image CMOS IMX662-AAQR1 avec diagonale 6,45 mm Taille Array de pixels carrés et faible consommation d'énergie

IMX662-AAQR1 est un capteur d'image à semi-conducteurs de type pixel actif CMOS de diagonale de 6,45 mm (type 1/2,8) avec un réseau de pixels carrés et 2,40 M de pixels effectifs. Cette puce fonctionne avec une triple alimentation analogique de 3,3 V, numérique de 1,1 V et d'interface de 1,8 V, et présente une faible consommation d'énergie. Une sensibilité élevée, un faible courant d'obscurité et aucune trace sont obtenus grâce à l'adoption de filtres mosaïque de couleurs primaires R, G et B. Cette puce est dotée d'un obturateur électronique à temps d'intégration de charge variable.

• Taille de l'image : Diagonale 6,45 mm (Type 1/2,8) environ. 2,40 M pixels, Tous les pixels
• Nombre total de pixels : 2014 (H) × 1196 (V) environ. 2,40 millions de pixels
• Nombre de pixels effectifs : 1965 (H) × 1113 (V) environ. 2,18 millions de pixels
• Nombre de pixels actifs : 1937 (H) × 1097 (V) environ. 2,12 millions de pixels
• Nombre de pixels d'enregistrement recommandés : 1920 (H) × 1080 (V) environ. 2,07 millions de pixels
• Taille de cellule unitaire : 2,9 μm (H) × 2,9 μm (V)
• Noir optique : direction horizontale (H) : avant 0 pixel, arrière 0 pixel ; Direction verticale (V) : avant 20 pixels, arrière 0 pixel
• Factice : direction horizontale (H) : avant 0 pixel, arrière 0 pixel ; Direction verticale (V) : avant 0 pixel, arrière 0 pixel
• Contenu : LGA 114 broches

• Points de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
• Fréquence d'entrée : 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Nombre de pixels d'enregistrement recommandés : 1920 (H) × 1080 (V) environ. 2,07 millions de pixels
• Modes de lecture : mode de numérisation tous pixels, mode de regroupement horizontal/vertical sur 2/2 lignes, mode de recadrage de fenêtre, direction horizontale/verticale - mode de lecture normal/inversé
• Taux de lecture : Fréquence d'images maximale en mode de numérisation tous pixels : 12 bits : 60 images/s, 10 bits : 90 images/s
• Fonction HDR (High Dynamic Range) : HDR à chevauchement numérique, Clear HDR
• Fonction de synchronisation des capteurs
• Fonction d'obturation à vitesse variable (unité de résolution 1H)
• Convertisseur A/N 10 bits/12 bits
• Fonction CDS/PGA : 0 dB à 30 dB : Gain analogique 30 dB (pas de 0,3 dB), 30,3 dB à 72 dB : Gain analogique 30 dB + Gain numérique 0,3 dB à 42 dB (pas de 0,3 dB)
• Prend en charge les E/S : sortie de données série CSI-2 (2 voies/4 voies) sortie RAW10/RAW12

Caméras de sécurité
