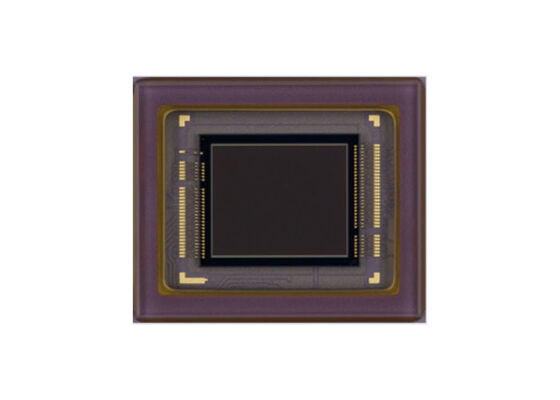

Capteur d'image CMOS à haute sensibilité IMX675-AATN avec diagonale 6,53 mm et pixels 5,12 M

IMX675-AATN est un capteur d'image à semi-conducteurs de type pixel actif CMOS de diagonale de 6,53 mm (type 1/2,8) avec une matrice de pixels carrés et 5,12 M de pixels effectifs. Cette puce fonctionne avec une triple alimentation analogique de 3,3 V, numérique de 1,1 V et d'interface de 1,8 V, et présente une faible consommation d'énergie. Une sensibilité élevée, un faible courant d'obscurité et aucune trace sont obtenus grâce à l'adoption de filtres mosaïque de couleurs primaires R, G et B. Cette puce est dotée d'un obturateur électronique à temps d'intégration de charge variable.

• Taille de l'image : Diagonale 6,53 mm (Type 1/2,8) environ. 5,12 M pixels, Tous les pixels
• Nombre total de pixels : 2608 (H) × 1984 (V) environ. 5,17 millions de pixels
• Nombre de pixels effectifs : 2608 (H) × 1964 (V) environ. 5,12 millions de pixels
• Nombre de pixels actifs : 2608 (H) × 1960 (V) environ. 5,11 millions de pixels
• Nombre de pixels d'enregistrement recommandés : 2 592 (H) × 1 944 (V) environ. 5,03 millions de pixels
• Taille de cellule unitaire : 2,0 μm (H) × 2,0 μm (V)
• Noir optique : direction horizontale (H) : avant 0 pixel, arrière 0 pixel ; Direction verticale (V) : avant 20 pixels, arrière 0 pixel

• Points de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
• Fréquence d'entrée : 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Nombre de pixels d'enregistrement recommandés : 2 592 (H) × 1 944 (V) environ. 5,03 millions de pixels
• Modes de lecture : mode de numérisation tous pixels, mode de regroupement horizontal/vertical sur 2/2 lignes, mode de recadrage de fenêtre
• Direction horizontale/verticale – Mode de lecture normal/inversé
• Taux de lecture : Fréquence d'images maximale en mode de numérisation tous pixels : 12 bits : 60 images/s, 10 bits : 80 images/s
• Fonction de diffusion à double vitesse (DSS)
• Fonction plage dynamique élevée (HDR)
• Superposition numérique HDR et Clear HDR
• Fonction de synchronisation des capteurs
• Fonction d'obturation à vitesse variable (unité de résolution 1H)
• Fonction CDS/PGA : 0 dB à 30 dB : Gain analogique 30 dB (pas de 0,3 dB) ; 30,3 dB à 72 dB : gain analogique 30 dB + gain numérique 0,3 dB à 42 dB (pas de 0,3 dB)
• Prend en charge les E/S : sortie de données série CSI-2 (2 voies/4 voies)
• Sortie RAW10/RAW12
• Verre à revêtement non antireflet

Caméras de sécurité
