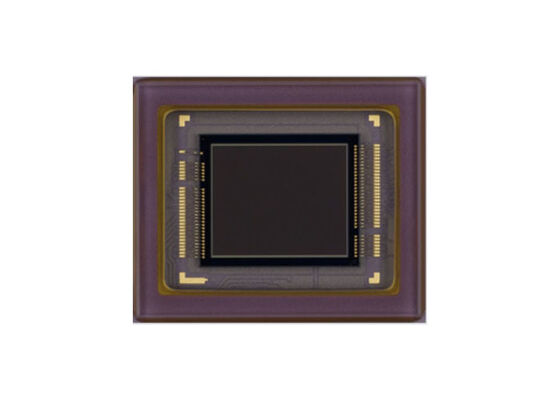

Capteur d'image CMOS IMX678-AAQR1 avec diagonale 8,86 mm Taille 8,40 M Pixels efficaces et faible consommation d'énergie

IMX678-AAQR1 est un capteur d'image à semi-conducteurs de type pixel actif CMOS de diagonale de 8,86 mm (type 1/1,8) avec un réseau de pixels carrés et 8,40 M de pixels effectifs. Cette puce fonctionne avec une triple alimentation analogique de 3,3 V, numérique de 1,1 V et d'interface de 1,8 V, et présente une faible consommation d'énergie. Une sensibilité élevée, un faible courant d'obscurité et aucune trace sont obtenus grâce à l'adoption de filtres mosaïque de couleurs primaires R, G et B. Cette puce est dotée d'un obturateur électronique à temps d'intégration de charge variable.

• Taille de l'image : Diagonale 8,86 mm (Type 1/1,8) environ. 8,40 M pixels, Tous les pixels
• Nombre total de pixels : 3856 (H) × 2200 (V) environ. 8,48 millions de pixels
• Nombre de pixels effectifs : 3856 (H) × 2180 (V) environ. 8,40 millions de pixels
• Nombre de pixels actifs : 3856 (H) × 2176 (V) environ. 8,39 millions de pixels
• Nombre de pixels d'enregistrement recommandés : 3 840 (H) × 2 160 (V) environ. 8,29 millions de pixels
• Taille de cellule unitaire : 2,0 μm (H) × 2,0 μm (V)
• Noir optique : direction horizontale (H) : avant 0 pixel, arrière 0 pixel ; Direction verticale (V) : avant 20 pixels, arrière 0 pixel
• Contenu : LGA 132 broches

• Points de type pixel actif CMOS
• Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
• Fréquence d'entrée : 13,5 MHz/18 MHz/24 MHz/27 MHz/36 MHz/37,125 MHz/72 MHz/74,25 MHz.
• Nombre de pixels d'enregistrement recommandés : 3 840 (H) × 2 160 (V) environ. 8,29 millions de pixels
• Mode de lecture : mode de numérisation tous pixels, mode de regroupement horizontal/vertical sur 2/2 lignes, mode de recadrage de fenêtre
• Direction horizontale/verticale – Mode de lecture normal/inversé
• Taux de lecture : Fréquence d'images maximale en mode de numérisation tous pixels : 12 bits : 60 images/s, 10 bits : 72 images/s
• Fonction HDR (High Dynamic Range) : HDR à chevauchement numérique, Clear HDR
• Fonction de synchronisation des capteurs
• Fonction d'obturation à vitesse variable (unités de résolution 1H)
• Fonction CDS/PGA : 0 dB à 30 dB : Gain analogique 30 dB (pas de 0,3 dB) ; 30,3 dB à 72 dB : gain analogique 30 dB + gain numérique 0,3 dB à 42 dB (pas de 0,3 dB)
• Prend en charge les E/S : sortie de données série CSI-2 (2 voies/4 voies/8 voies/4 voies × 2 canaux)
• Sortie RAW10/RAW12
• Verre avec revêtement antireflet des deux côtés

Caméras de sécurité
