Capteur IC d'IMX902-AMR 1,1 pouces de capteur d'image CMOS à obturateur global avec pixel carré
Description du produit

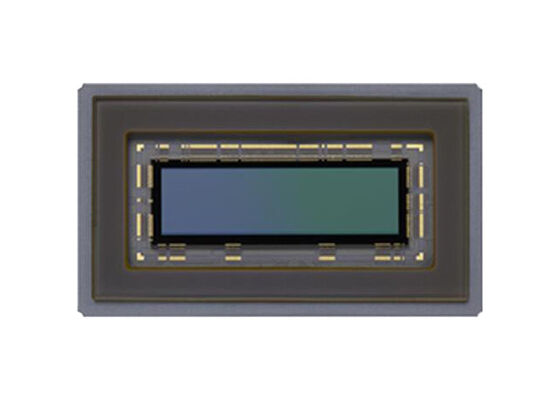

L'IMX902-AMR est un capteur d'image à obturateur global doté de micro-pixels de 2,74 μm. En augmentant le nombre de pixels horizontalement à 8K/6K (grand angle), il atteint une haute résolution d'environ 12,38 millions de pixels effectifs.
L'IMX902-AMR prend en charge les objectifs à monture C, largement utilisés dans les applications industrielles, offrant des vues grand angle haute définition avec une résolution de 8K horizontalement et de 2K verticalement. Cela permet un champ de vision plus large dans les applications d'inspection et de reconnaissance de codes-barres où les bandes transporteuses sont de plus en plus larges.
Caractéristiques
| Taille de l'image | Diagonale de 17,5 mm (1,1 pouces) |
| Pixels effectifs | 6048 (H) × 2048 (V), env. 12,38 mégapixels |
| Taille des pixels | 2,74 μm (H) × 2,74 μm (V) |
| Fréquence d'images - Sortie plein pixel | 10 bits : 134 images/s
12 bits : 91 images/s |
| Fréquence d'horloge | 37,125 MHz / 74,25 MHz / 6-27 MHz (MIPI uniquement) |
| Tension d'alimentation | 1,1 V, 1,8 V, 2,9 V, 3,3 V |
| Mode obturateur | Obturateur global |
| Interfaces de sortie | SLVS-EC : 4/2/1 voie
SLVS : 8/4/2 voies
MIPI D-phy : 4/2/1 voie |
| Filtre | Monochromes |
| Emballer | Boîtier céramique (LGA-260) |
| Dimensions | 38 mm × 22 mm |
Caractéristiques
- Points de type pixel actif CMOS
- Circuit de réglage de synchronisation intégré, pilote H/V et circuit de communication série
- Fonction d'obturation globale
- Fréquence d'horloge d'entrée 6 à 27 MHz (uniquement pour CSI-2) / 37,125 MHz / 74,25 MHz
- Nombre de pixels d'enregistrement recommandés : 8008(H) x 2040(V) environ. 16,33 millions de pixels
- Modes de lecture : mode de numérisation tous pixels, mode de sous-échantillonnage vertical/horizontal 1/2, mode de binning 2 x 2 FD, mode ROI, vertical/horizontal - mode de lecture normal/inversé
- Taux de lecture : Fréquence d'images maximale en mode de numérisation tous pixels : 10 bits 134,7 images/s, 12 bits 91,5 images/s
- A des fréquences d'images élevées, contrôler pour ne pas dépasser Tj = +100°C
- Vitesse d'obturation variable (pas de 1 unité XHS)
- Fonction de sortie d'impulsion
- La sortie du moniteur pour la période d'intégration (TOUT0)
- Convertisseur A/N 10 bits/12 bits
- Fonction CDS/PGC
- 0 dB à 24 dB : Gain analogique variable (pas de 0,1 dB)
- 24,1 dB à 48 dB : Gain analogique fixe : 24 dB + Gain numérique variable : 0,1 dB à 24 dB (pas de 0,1 dB)
- Interface E/S : sortie SLVS (2 ch/4 ch/8 ch), sortie SLVS-EC (1 voie/2 voies/4 voies), sortie CSI-2 (1 voie/2 voies/4 voies)
- Caractéristiques de l'ARC : l'ARC cible est de 9,7 degrés à une hauteur d'image de 100 %
