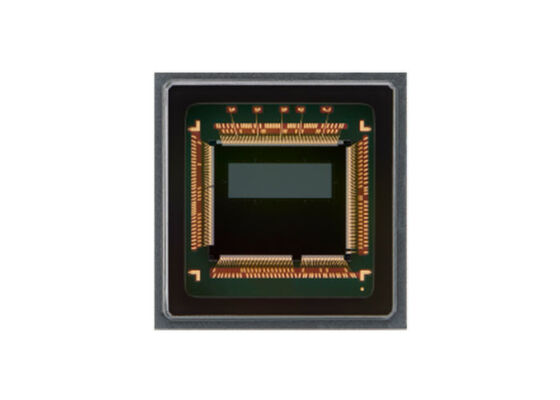

IMX560-AAMV Capteur IC Diagonale 6,25 mm SPAD ToF Capteur de profondeur avec pixels d'amplification du signal
IMX560-AAMV Capteur IC Diagonale 6,25 mm SPAD ToF Capteur de profondeur avec pixels d'amplification du signal
Description du produit
L'IMX560-AAMV est un capteur de profondeur ToF diagonale de 6,25 mm (type 1/2.9) à diode d'avalanche à photons simples (SPAD) avec des pixels d'amplification du signal.,les images 3D de distance peuvent être générées à partir des informations de distance, ce qui permet d'atteindre une distance de mesure allant jusqu'à 300 m.Le nombre de SPAD (taille d'un pixel macro) au moment de l'opération de réglage peut être ajusté en fonction de l'application.
L'opération d'échantillonnage est effectuée par échantillonnage à 1 GHz,et la fonction de génération d'un histogramme avec une largeur ToF de 2024 bidons (2024 ns) et une largeur d'échelle de gris de 12 bits permet de détecter l'écho et le pic de la lumière émise à partir du résultatSa fonction d'élimination de la lumière ambiante assure un fonctionnement stable sous la lumière du soleil et permet des mesures de distance avec une plage dynamique élevée.La fonction de commande du temps d'émission lumineuse compense le retard de temps entre l'émission laser et la réceptionÉquipé de fonctions de détection d'écho et de pic, de modes de sortie de données variés, de traitement du signal numérique et plus encore, il est optimisé pour répondre aux performances et aux fonctionnalités requises par le LiDAR.
Les spécifications
- Taille de l'image: diagonale 6,25 mm (type 1/2,9)
- La taille des cellules unitaires SPAD est de 10,08 μm (H) × 10,08 μm (V).
- Taille de l'élément: 3 (H) × 3 (V) pixels SPAD
- Nombre de pixels SPAD physiquement actifs: 600 (H) × 189 (V) environ 110 k pixels SPAD
- Nombre de pixels SPAD efficaces: 597 (H) × 168 (V) environ 100 k pixels SPAD
- Matériau du substrat: silicium
- Le produit doit être présenté dans un emballage de 15 pin BGA de 15,35 mm (H) × 15,65 mm (V).
Caractéristiques
- Pixels d'amplification du signal SPAD
- Nombre de pixels SPAD efficaces: 597 (H) × 168 (V) environ 100 k pixels SPAD
- CRA: 0 degrés
- Fréquences d'entrée: 16 MHz, 20 MHz, 24 MHz, 30 MHz
- Interfaces de communication externe: I2C, SPI
- Interface de sortie: sortie en série MIPI CSI-2 (4 voies / 2 voies)
- Mode de lecture: mode ligne, mode matrice
- Formats de sortie: mode de sortie de données varié (RAW12, largeur de ToF: 2024 compartiments, largeur d'échelle de gris: 12 bits), mode de sortie d'écho (RAW12, largeur de ToF: 2024 compartiments, largeur d'échelle de gris: 12 bits),Mode de sortie de l'histogramme (RAW12), largeur de ToF: 2024 bacs, largeur d'échelle de gris: 12 bits)
- Taille de pixel variable, fonction de région d'intérêt (ROI)
- Fonction de moniteur de la lumière ambiante (largeur du comptage de la lumière ambiante: 22 bits)
- Fonction de contrôle du temps d'émission
- Fonction de génération d'histogramme
- Fonctions d'écho et de détection des pics
Applications
- Les caméras FA LiDAR
- Caméras LiDAR industrielles
