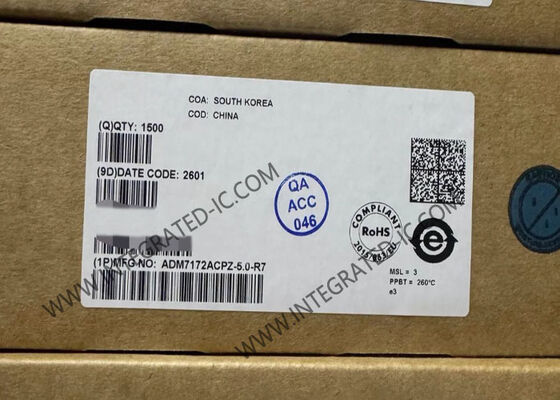

Régulateur linéaire à faible chute de tension 2A, avec PSRR élevé et régulateur de tension LDO à sortie fixe 5V, ADM7172ACPZ-5.0

L'ADM7172ACPZ-5.0 est un régulateur linéaire (LDO) CMOS à faible dérapage qui fonctionne de 2,3 V à 6,5 V et fournit jusqu'à 2 A de courant de sortie.Ce LDO à courant de sortie élevé est idéal pour la régulation de circuits analogiques et de signaux mixtes à haute performance fonctionnant de 6 V à 1Utilisant une architecture propriétaire avancée, l'ADM7172ACPZ-5.0 offre un rejet élevé de l'alimentation électrique et un faible bruit, et atteint une excellente réponse transitoire de ligne et de charge avec seulement un petit 4.La réponse transitoire de charge est généralement de 1,5 μs pour une étape de charge de 1 mA à 1,5 A.

• Plage de tension d'entrée: de 2,3 V à 6,5 V
• Courant de charge maximal: 2 A
• Faible bruit: 5 μV rms indépendamment de la tension de sortie à 100 Hz à 100 kHz
• Réponse transitoire rapide: 1,5 μs pour une charge de 1 mA à 1,5 A
• 60 dB PSRR à 100 kHz
• Voltage de sortie faible: 172 mV à une charge de 2 A, VOUT = 3 V
• Précision initiale: -0,5% (minimum), +1% (maximum)
• Précision sur la ligne, la charge et la température: ±1,5%
• courant calme, IGND = 0,7 mA sans charge
• Faible courant d'arrêt: 0,25 μA au VIN = 5 V
• Stable avec un petit condensateur de sortie en céramique de 4,7 μF
• Options de tension de sortie réglable et fixe: 1,2 V à 5,0 V
• Réglable de sortie de 1,2 V à VIN − VDO
• Activer la précision
• Démarrage en douceur réglable
• L'équipement de la LFCSP à huit plombs de 3 mm × 3 mm

• Réglementation pour les applications sensibles au bruit: circuits ADC et DAC, amplificateurs de précision, PLL/VCO et circuits intégrés à chronométrer
• Les communications et les infrastructures
• Services médicaux et de santé
• Industrie et équipement
