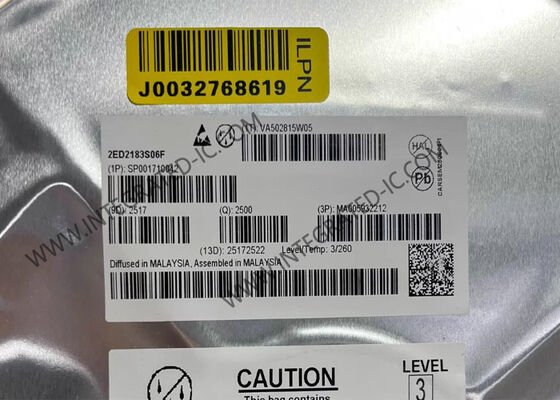

2ED2183S06F 650V 2.5A haut courant à demi-porte de passerelle pour MOSFET et IGBT

2ED2183S06F 650V 2.5A haut courant à demi-porte de passerelle pour MOSFET et IGBT
2ED2183S06F 650V 2.5A haut courant à demi-porte de passerelle pour MOSFET et IGBT

Image Grand :  2ED2183S06F 650V 2.5A haut courant à demi-porte de passerelle pour MOSFET et IGBT

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: 2ED2183S06F
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: DSO-8
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, L/C, Western Union
Contact

2ED2183S06F 650V 2.5A haut courant à demi-porte de passerelle pour MOSFET et IGBT

Définition
Numéro de pièce: 2ED2183S06F Nombre de pilotes: 2
Tension - Alimentation: 10V | 20V Tension de logique - VIL, VIH: 1,1 V, 1,7 V
Actuel - production maximale (source, évier): 2.5A, 2.5A Tension latérale élevée - maximum (amorce): 650 V

2ED2183S06F Puce de circuit intégré 650V 2.5A à courant élevé
Description du produit

2ED2183S06F est un pilote de passerelle à haute vitesse à haute tension à demi-pont de 650V pour MOSFET et IGBT, avec un courant d'égout et de source typique de 2,5A dans le package DSO-8.La version d'emballage DSO-14 pour augmenter le creepage est également disponible: 2ED21834S06J. Basé sur la technologie SOI d'Infineon, cet appareil offre une excellente robustesse et une immunité au bruit contre les tensions transitoires négatives sur la broche VS.Aucune structure thyristorique parasitaire n' est présente, éliminant le verrouillage parasitaire dans toutes les conditions de température et de tension.

Les spécifications
Paramètre Valeur
Nombre de conducteurs 1 Chauffeur
Nombre de sorties 1 Résultats
Courant de sortie 2.5 A
Voltage d'alimentation - Min 10 V
Voltage d'alimentation - max 20 V
C' est l' heure de la montée 15 ns
Temps d'automne 15 ns
Température de fonctionnement minimale -40 °C
Température de fonctionnement maximale + 125 °C
Temps de retard maximal de déclenchement 300 ns
Temps de retard maximal d'allumage 300 ns
Courant d'alimentation de fonctionnement 550 μA
Dissipation du pouvoir 625 mW
Délai de propagation - Max. 300 ns
Principales caractéristiques
  • Voltages de fonctionnement (nœud VS) < +650V
  • Immunité négative VS transitoire de 100 V
  • Diode de démarrage ultra rapide intégrée
  • Chaîne flottante pour le fonctionnement de démarrage
  • Protection intégrée par tir
  • Voltage d'alimentation maximal de 25 V
  • UVLO indépendant pour les deux canaux
  • Délai de propagation de 200 ns
  • Logique d'entrée HIN, /LIN
  • Fonctionnement logique jusqu'à -11V sur VS Pin
  • Tolérance de tension négative sur les entrées de -5V
  • Conçus pour les interrupteurs latéraux élevés
Applications
  • Outils électriques
  • Outils électriques sans fil et équipements électriques extérieurs
  • Appareils électroménagers
  • Contrôle du moteur
  • Conversion de la puissance
