TPS53353DQPR puce de circuit intégré 20A mode D-CAP TM convertisseur de puce SWIFT TM synchrone avec 1.5V à 15V de tension d'entrée

TPS53353DQPR puce de circuit intégré 20A mode D-CAP TM convertisseur de puce SWIFT TM synchrone avec 1.5V à 15V de tension d'entrée
TPS53353DQPR puce de circuit intégré 20A mode D-CAP TM convertisseur de puce SWIFT TM synchrone avec 1.5V à 15V de tension d'entrée

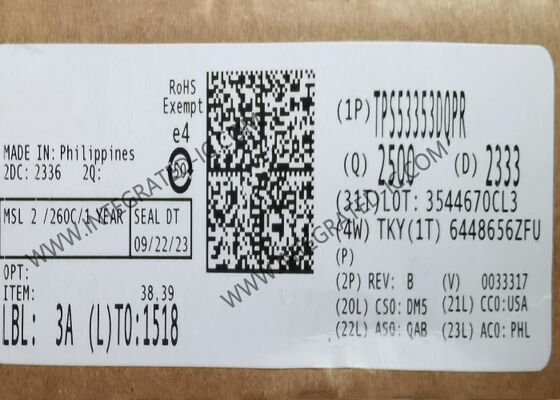

Image Grand :  TPS53353DQPR puce de circuit intégré 20A mode D-CAP TM convertisseur de puce SWIFT TM synchrone avec 1.5V à 15V de tension d'entrée

Détails sur le produit:
Place of Origin: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Model Number: TPS53353DQPR
Conditions de paiement et expédition:
Minimum Order Quantity: 10
Prix: Contact for Sample
Packaging Details: LSON-22
Delivery Time: 5-8 work days
Payment Terms: T/T,L/C,Western Union
Contact

TPS53353DQPR puce de circuit intégré 20A mode D-CAP TM convertisseur de puce SWIFT TM synchrone avec 1.5V à 15V de tension d'entrée

Définition
Part Number: TPS53353DQPR Series: D-CAP™, Eco-Mode™
Function: Step-Down Current - Output: 20A
Frequency - Switching: 250kHz ~ 1MHz Operating Temperature: -40°C ~ 85°C (TA)

Convertisseur Buck synchrone SWIFT™ en mode D-CAP™ de la puce de circuit intégré TPS53353DQPR 20A

Convertisseur Buck synchrone SWIFT™ en mode D-CAP™ de la puce de circuit intégré TPS53353DQPR 20A

Le TPS53353DQPR est un commutateur synchrone 20 A en mode D-CAP™ avec MOSFET intégrés. Il est conçu pour une utilisation facile, un faible nombre de composants externes et des systèmes d'alimentation soucieux de l'espace.

Le TPS53353DQPR est doté de MOSFET intégrés de 5,5 mΩ/2,2 mΩ, d'une précision de 1 %, d'une référence de 0,6 V et d'un commutateur boost intégré. Voici quelques exemples de fonctionnalités concurrentes : une plage de tension d'entrée de conversion de 1,5 V à 15 V, un très faible nombre de composants externes, un contrôle du mode D-CAP™ pour des transitoires ultra rapides, un fonctionnement en mode de saut automatique, un contrôle de démarrage progressif interne, une fréquence sélectionnable et aucun besoin de compensation.

Caractéristiques
Paramètre Valeur
Style de montage CMS/CMS
Colis/Caisse LSON-22
Topologie Mâle
Tension de sortie 600 mV à 5,5 V
Courant de sortie 20 A
Nombre de sorties 1 sortie
Tension d'entrée - Min. 1,5 V
Tension d'entrée - Max 15 V
Courant de repos 10 uA
Fréquence de commutation 250 kHz à 1 MHz
Température de fonctionnement minimale -40 ℃
Température de fonctionnement maximale +85 ℃
Tension d'entrée 1,5 V à 15 V
Courant d'alimentation en fonctionnement 320 uA
Principales fonctionnalités
  • Plage de tension d'entrée de conversion : 1,5 V à 15 V
  • Plage de tension d'entrée VDD : 4,5 V à 25 V
  • Rendement de 92 % de 12 V à 1,5 V à 20 A
  • Plage de tension de sortie : 0,6 V à 5,5 V
  • Sortie LDO 5 V
  • Prend en charge l'entrée sur un seul rail
  • MOSFET de puissance intégrés avec 20 A de courant de sortie continu
  • Saut automatique du mode Eco™ pour une efficacité à faible charge
  • Courant d'arrêt < 10 µA
  • Mode D-CAP™ avec réponse transitoire rapide
  • Fréquence de commutation sélectionnable de 250 kHz à 1 MHz avec résistance externe
  • Fonctionnement sélectionnable de saut automatique ou PWM uniquement
  • Référence 1 % 0,6 V intégrée
  • Démarrage progressif du servo à tension interne sélectionnable de 0,7 ms, 1,4 ms, 2,8 ms et 5,6 ms
  • Commutateur boost intégré
  • Capacité de démarrage préchargée
  • Limite de surintensité réglable avec compensation thermique
  • Protection contre les surtensions, les sous-tensions, les UVLO et les surchauffes
  • Prend en charge tous les condensateurs de sortie en céramique
  • Indication de bonne alimentation à drain ouvert
  • Intègre la technologie de bloc d'alimentation NexFET™
  • Boîtier QFN 22 broches avec PowerPAD™
Applications
  • Serveurs rack d'entreprise et stockage
  • Commutateurs et routeurs réseau filaires
  • ASIC, SoC, FPGA, cœur DSP et tension d'E/S
