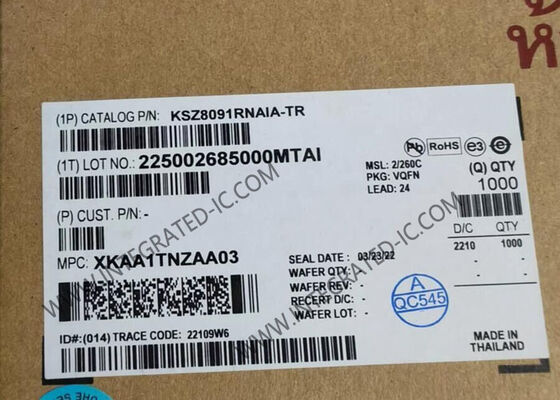

KSZ8091RNAIA IC Ethernet 10/100 Base-T/TX Transceiver Ethernet QFN-24 PHY Ethernet

Transceiver Ethernet KSZ8091RNAIA 10/100 Base-T/TX Transmetteur Ethernet QFN-24 PHY Ethernet

Description du produit du KSZ8091RNAIA

Le KSZ8091RNAIA est un transceiver physique Ethernet 10Base-T/100Base-TX à alimentation unique pour la transmission et la réception de données sur un câble à paire torsadée non blindée (UTP) CAT-5 standard.
Le KSZ8091RNAIA est une solution PHY hautement intégrée. Il réduit le coût de la carte et simplifie la disposition de la carte en utilisant des résistances de terminaison sur puce pour les paires différentielles, en intégrant un régulateur à faible bruit pour alimenter le cœur de 1,2 V et en offrant une interface d'E/S numériques flexible de 1,8/2,5/3,3 V.

Spécifications du KSZ8091RNAIA

Caractéristiques du KSZ8091RNAIA

Transceiver Ethernet conforme IEEE 802.3 10Base-T/100Base-TX monocircuit
Prise en charge de Wake-on-LAN (WOL) avec paquet magique, changement d'état de liaison ou détection de paquet personnalisé robuste
Modes de mise hors tension et d'économie d'énergie
Prise en charge de l'interface MII (KSZ8091MNX, KSZ8091MLX)
Prise en charge de l'interface RMII v1.2 avec une horloge de référence de 50 MHz en sortie vers le MAC et une option pour une horloge de référence de 50 MHz en entrée (KSZ8091RNB)
Prise en charge du mode back-to-back pour un répéteur cuivre 100 Mbps
Interface de gestion MDC/MDIO pour la configuration des registres PHY
Sortie d'interruption programmable
Sorties LED pour l'indication de l'état de la liaison et de l'activité, plus l'indication de la vitesse pour le KSZ8091RNB
Résistances de terminaison sur puce pour les paires différentielles
Correction de la dérive de la ligne de base
HP Auto MDI/MDI-X pour détecter et corriger de manière fiable les connexions de câbles droits et croisés avec option de désactivation et d'activation
Négociation automatique pour sélectionner automatiquement la vitesse de liaison la plus élevée (10/100 Mbps) et le duplex (semi/complet)
Diagnostic de câble basé sur TDR LinkMD® pour identifier les câbles cuivre défectueux
Prise en charge de l'arbre NAND paramétrique pour la détection de défauts entre les E/S de la puce et la carte
Modes de boucle pour le diagnostic
Alimentation unique de 3,3 V avec options d'E/S VDD pour 1,8 V, 2,5 V ou 3,3 V
Régulateur 1,2 V intégré pour le cœur

Applications du KSZ8091RNAIA
Consoles de jeux
Téléphones IP
Boîtiers décodeurs IP
TV IP
LOM
Imprimantes
