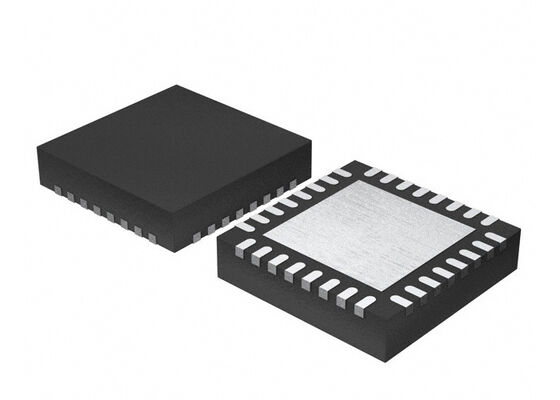

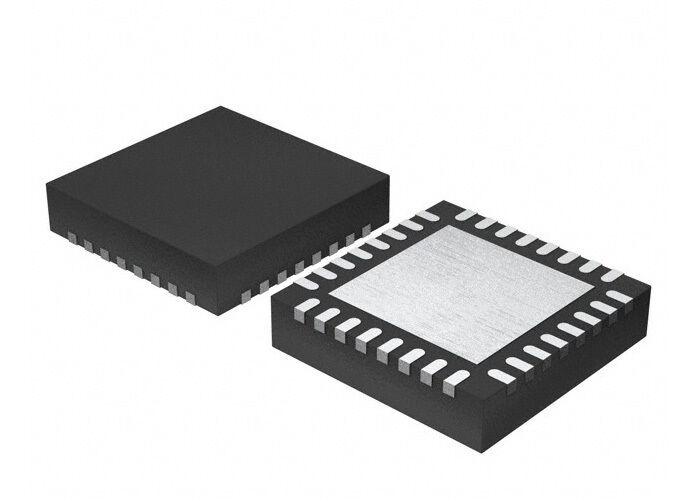

STPM34TR puce de circuit intégré à haute précision IC de mesure en phase unique QFN-32

STPM34TR puce de circuit intégré à haute précision IC de mesure en phase unique QFN-32

Description du produit STPM34TR
Les circuits intégrés de mesure à phase unique STPM34TR sont une famille de circuits intégrés ASSP conçus pour la mesure de haute précision de la puissance et des énergies dans les systèmes de lignes électriques en utilisant la bobine Rogowski, le transformateur de courant,ou capteurs de courant de dérivationCes appareils fournissent des formes d'onde instantanées de tension et de courant et calculent les valeurs RMS de tension et de courants, de puissance et d'énergies actives, réactives et apparentes.Les circuits intégrés à signal mixte STPM34TR se composent d'une section analogique et d'une section numériqueLa section analogique est constituée de deux amplificateurs à faible décalage de bruit et de gain programmables et de quatre ADC sigma-delta de 24 bits de 2e ordre.deux références de tension de bande passante avec compensation de température indépendanteLa section numérique se compose d'un stade de filtrage numérique, d'un DSP câblé, d'un DFE à l'entrée et d'une interface de communication série (UART ou SPI).Ils sont entièrement configurables et permettent un étalonnage rapide du système numérique en un seul point sur toute la plage dynamique actuelle.

Spécifications du STPM34TR

Caractéristiques du STPM34TR
Précision de la puissance active:
Erreur < 0,1% sur 5000: 1 plage dynamique
Erreur < 0,5% sur 10000 : 1 plage dynamique
dépasse les prescriptions des normes EN 50470-x, IEC 62053-2x et ANSI12.2x relatives aux compteurs de watts CA de 50 à 60 Hz
Précision de la puissance réactive:
Erreur < 0,1% par rapport à 2000: 1 plage dynamique
Calcul de l'énergie apparente en double mode
Puissance instantanée et moyenne
RMS et tension et courant instantanés
Détection et surveillance de sous- et de surtension (affaissement et gonflement)
Détection et surveillance des surcourants
Interface série UART et SPI avec vérification polynomielle CRC programmable
LED programmables et sorties d'interruption
Quatre ADCs sigma-delta de deuxième ordre indépendants de 24 bits
Deux amplificateurs à faible bruit et à faible décalage stabilisés par hélicoptère de gain programmable
Largeur de bande 3,6 kHz à -3 dB
La plage d'alimentation en Vcc est de 3,3 V ± 10%
courant d'alimentation Icc 4,3 mA (STPM32)
Fréquence d'horloge d'entrée 16 MHz, Xtal ou source externe
Ventilation de référence de tension de précision jumelle: 1,18 V avec TC programmable indépendant, type 30 ppm/°C.
Régulateur interne de faible chute à 3 V (typique)
Paquets avec NQF
Température de fonctionnement de -40 °C à +105 °C

Applications du STPM34TR
Produits industriels
Génération et distribution d'énergie
Automatisation des maisons, des bâtiments et des villes
Mesurage
