STK551U392A-E Automotive IGBT Modules High Integrated 600V 15A Half Bridge Intelligent Power Module

STK551U392A-E Automotive IGBT Modules High Integrated 600V 15A Half Bridge Intelligent Power Module
STK551U392A-E Automotive IGBT Modules High Integrated 600V 15A Half Bridge Intelligent Power Module

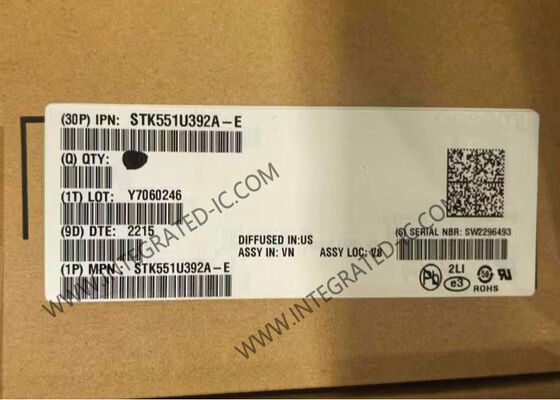

Image Grand :  STK551U392A-E Automotive IGBT Modules High Integrated 600V 15A Half Bridge Intelligent Power Module

Détails sur le produit:
Lieu d'origine: CN
Nom de marque: Original Factory
Certification: Lead free / RoHS Compliant
Numéro de modèle: Le nombre d'hectares de l'aire de répartition est de:
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: Contact for Sample
Détails d'emballage: Le SIP-29
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, LC, Western Union
Contact

STK551U392A-E Automotive IGBT Modules High Integrated 600V 15A Half Bridge Intelligent Power Module

Définition
Numéro de pièce: Le nombre d'hectares de l'aire de répartition est de: Tension collecteur-émetteur VCEO Max :: 600 V
Température de fonctionnement maximale :: + 100 C Température de fonctionnement minimale :: - 40 °C
Pd-Dissipation de puissance :: 35 W Poids unitaire :: 30 g
Mettre en évidence:

600V 15A automotive IGBT module

,

half bridge intelligent power module

,

high integrated automotive IGBT

STK551U392A-E Automotive IGBT Modules
High Integrated 600V 15A Half Bridge Intelligent Power Module
Product Overview
The STK551U392A-E Intelligent Power Module (IPM) is a highly integrated device containing all High Voltage (HV) control from HV-DC to 3-phase outputs in a single small SIP module. The output stage utilizes IGBT/FRD technology and implements Under Voltage Protection (UVP) and Over Current Protection (OCP). Internal Boost diodes are provided for high side gate boost drive.
Technical Specifications
Output Configuration Half Bridge (3)
Applications AC Motors
Interface Logic
Load Type Inductive
Technology IGBT
Current - Output / Channel 15A
Current - Peak Output 30A
Voltage - Supply 12.5V ~ 17.5V
Voltage - Load 450V (Max)
Operating Temperature -40°C ~ 150°C (TJ)
Features Bootstrap Circuit, Latch Function, Status Flag
Fault Protection Current Limiting, Shoot-Through, UVLO
Key Features
  • Over-current Protection Circuit
  • Under-voltage lockout for all channels
  • Upper / lower ON prevention circuit
  • Thermistor for case temperature monitor
Applications
3-phase Motor Control Systems
