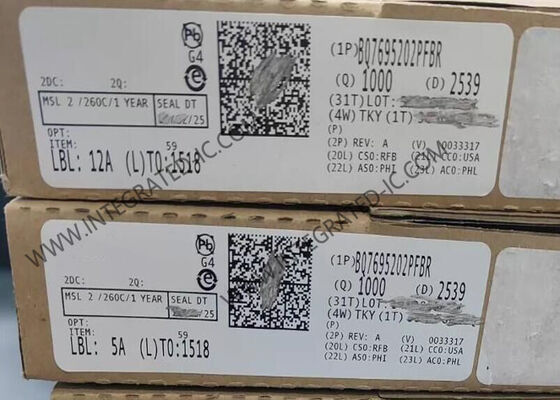

BQ7695202PFBR Circuit Intégré Haute Précision Moniteur et Protecteur de Batterie TQFP-48

BQ7695202PFBR Puce de circuit intégré de haute précision Moniteur et protecteur de batterie TQFP-48

Description du produit BQ7695202PFBR

Le BQ7695202PFBR est un moniteur et un protecteur de batterie hautement intégré et de haute précision pour les batteries Li-ion, Li-polymère et LiFePO4 de la série 3 à 16.
Le BQ7695202PFBR comprend un système de surveillance de haute précision, un sous-système de protection hautement configurable et une prise en charge de l'équilibrage cellulaire autonome ou contrôlé par l'hôte.L'intégration inclut les pilotes NFET de la pompe de charge côté haut, des LDO doubles programmables pour une utilisation de système externe, et un périphérique de communication hôte prenant en charge les normes I2C à 400 kHz, SPI et HDQ à un fil.

Spécification du BQ7695202PFBR

Caractéristiques du BQ7695202PFBR

• capacité de surveillance de la batterie pour les cellules de la série 3 à la série 16
• Pompes de charge intégrées pour la protection des NFET du côté supérieur avec récupération autonome en option
• Suite de protection complète comprenant la tension, la température, le courant et le diagnostic interne
• Deux ADC indépendants
¢ Prise en charge de l'échantillonnage simultané de courant et de tension
Le compteur de coulomb de haute précision avec erreur de décalage d'entrée < 1 μV (typique)

• Applications de courant à large portée (range de mesure de ± 200 mV à travers la résistance de détection)
• Protection intégrée du disjoncteur chimique secondaire
• Équilibre cellulaire autonome ou contrôlé par l'hôte
• Mode d'alimentation multiples (conditions typiques de l'autonomie de fonctionnement des batteries)
¢ Mode normal: 286 μA
Options de mode veille multiples: de 24 à 41 μA
Options de mode DEEPSLEEP multiples: de 9 à 10 μA

• Tolérance à haute tension de 85 V sur la cellule connectez et sélectionnez des broches supplémentaires
• Tolérance de la séquence de fixation aléatoire des cellules sur la chaîne de production
• Prise en charge de la détection de la température à l'aide d'un capteur interne et de neuf thermistors externes
• Mémoire OTP intégrée programmable une seule fois, programmable par les clients sur la chaîne de production
• Les options de communication comprennent l'interface I2C à 400 kHz, SPI et HDQ à un fil
• LDO à double programmation pour l'utilisation du système externe
• Paquet TQFP à 48 broches (PFB)

Applications d'une épaisseur n'excédant pas 1 mm

Unité de secours de la batterie (BBU)
Vélo électrique, scooter électrique et LEV
Outils électriques sans fil et outils de jardinage
Drones non militaires
Autres batteries industrielles (≥ 10S)
