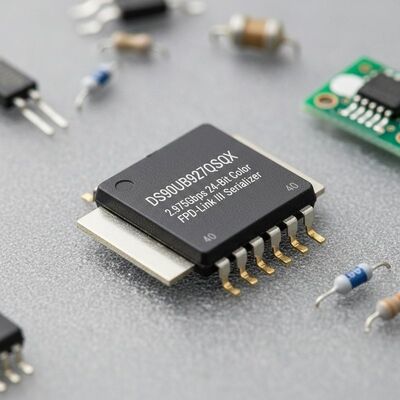

Circuit Intégré DS90UB927QSQX
Sérégateur FPD-Link III couleur 24 bits avec débit de données de 2,975 Gbit/s dans un boîtier WQFN-40
Présentation du produit
Le DS90UB927QSQX est un sérégateur FPD-Link III couleur 24 bits avec canal de contrôle bidirectionnel, fournissant une interface numérique complète pour la transmission simultanée de données vidéo, audio et de contrôle à haute vitesse pour les applications d'affichage automobile et de détection d'image.
Ce sérégateur intègre l'horloge et les signaux de décalage de niveau dans une signalisation différentielle à haute vitesse. Il peut sérialiser jusqu'à 24 bits de données RVB ainsi que trois signaux de contrôle vidéo et jusqu'à quatre entrées de données I2S.
Spécifications techniques
| Fonction |
Sérégateur |
| Débit de données |
2,975 Gbit/s |
| Type d'entrée |
FPD-Link, LVDS |
| Type de sortie |
FPD-Link III, LVDS |
| Nombre d'entrées |
13 |
| Nombre de sorties |
1 |
| Tension d'alimentation |
3V ~ 3,6V |
| Température de fonctionnement |
-40°C ~ 105°C (TA) |
| Type de montage |
Montage en surface |
| Boîtier / Boîtier |
40-WFQFN avec pastille exposée |
| Boîtier du composant fournisseur |
40-WQFN (6x6) |
Caractéristiques principales
- Interface de canal de contrôle bidirectionnel avec bus de contrôle série compatible I2C
- Entrée vidéo FPD-Link à faible EMI
- Prend en charge le format vidéo numérique haute définition (720p)
- PCLK de 5 MHz à 85 MHz pris en charge
- RVB888 + VS, HS, DE et audio I2S pris en charge
- Jusqu'à 4 entrées audio numériques I2S pour les applications de son surround
- 4 canaux GPIO bidirectionnels avec 2 broches dédiées
- Alimentation unique de 3,3 V avec interface d'E/S LVCMOS compatible 1,8 V ou 3,3 V
- Interconnexion STP à couplage AC jusqu'à 10 mètres
- Données équilibrées en courant continu et brouillées avec horloge intégrée
- Prend en charge l'application répéteur
- Génération de motif interne
- Les modes basse consommation minimisent la dissipation de puissance
- Produit de qualité automobile : qualifié AEC-Q100 Grade 2
- Indice ESD HBM >8 kV et ISO 10605
- Modes rétrocompatibles
Applications
Écrans automobiles pour la navigation, systèmes de divertissement arrière, assistance au conducteur automobile, systèmes de caméras mégapixels automobiles
