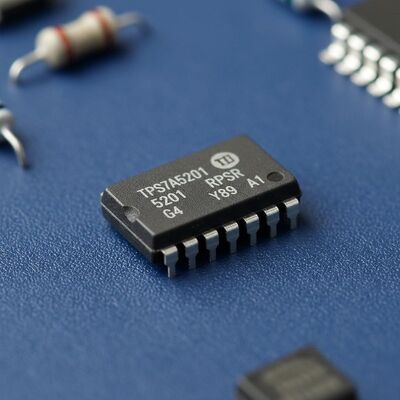

Puce de circuit intégré TPS7A5201RPSR
Régulateur de tension LDO 2A à faible bruit et haute précision
Présentation du produit
Le TPS7A5201RPSR est un régulateur linéaire à faible bruit (4,4 µVRMS), à très faible chute de tension (LDO) capable de fournir 2A avec seulement 65 mV de chute de tension maximale. La tension de sortie de l'appareil est réglable de 0,8V à 5,2V à l'aide d'un diviseur de tension externe.
Spécifications techniques
| Paramètre |
Spécification |
| Configuration de sortie |
Positive |
| Type de sortie |
Réglable |
| Nombre de régulateurs |
1 |
| Tension - Entrée (Max) |
6,5V |
| Tension - Sortie (Min/Fixe) |
0,8V |
| Tension - Sortie (Max) |
5,15V |
| Chute de tension (Max) |
0,225V @ 2A |
| Courant - Sortie |
2A |
| Courant - Quiescent (Iq) |
4 mA |
| Courant - Alimentation (Max) |
5 mA |
| PSRR |
44dB ~ 50dB (10kHz ~ 500kHz) |
| Fonctionnalités de contrôle |
Enable, Power Good, Soft Start |
| Fonctionnalités de protection |
Surintensité, Surchauffe, Verrouillage sous tension (UVLO) |
| Température de fonctionnement |
-40°C ~ 125°C (TJ) |
Caractéristiques principales
- Précision de 0,5 % (max) sur la ligne, la charge et la température avec BIAS
- Bruit de tension de sortie : 4,4 µVRMS
- Faible chute de tension : 65 mV (max) à 2A avec BIAS
- Rejet d'ondulation de l'alimentation : 40 dB à 500 kHz
- Plage de tension d'entrée : Sans BIAS : 1,4V à 6,5V, Avec BIAS : 1,1V à 6,5V
- Plage de tension de sortie réglable : 0,8V à 5,2V
- Contrôle du courant d'appel à démarrage progressif réglable
- Sortie de type collecteur ouvert, indicateur de bonne alimentation (PG)
- Boîtier VQFN 12 broches de 2,2 mm * 2,5 mm
Applications
Unités radio distantes macro (RRU)
Unités de backhaul extérieures
Système d'antenne active mMIMO (AAS)
Scanners à ultrasons
Instrumentation de laboratoire et de terrain
Capteurs, imagerie et radar
