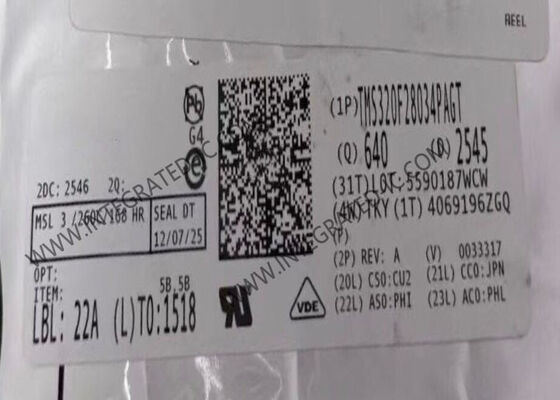

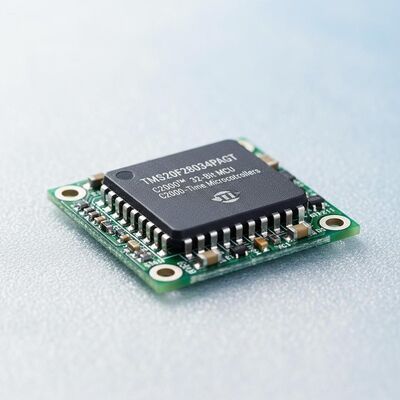

Microcontrôleur MCU TMS320F28034PAGT
Microcontrôleur temps réel 32 bits C2000™
Présentation du produit
Le TMS320F28034PAGT est un microcontrôleur temps réel 32 bits de la famille C2000™ Piccolo, conçu pour les applications de contrôle de haute précision, y compris le contrôle moteur, la conversion d'énergie numérique et les systèmes d'automatisation industrielle.
Spécifications techniques
| Série |
C2000™ C28x Piccolo™ |
| Processeur cœur |
C28x |
| Taille du cœur |
32 bits |
| Vitesse |
60 MHz |
| Connectivité |
CANbus, I2C, LINbus, SCI, SPI, UART/USART |
| Périphériques |
Détection/Réinitialisation sous tension, POR, PWM, WDT |
| Nombre d'E/S |
33 |
| Taille de la mémoire programme |
128 Ko (64K x 16) |
| Type de mémoire programme |
FLASH |
| Taille de la RAM |
10K x 16 |
| Tension d'alimentation |
1,71 V ~ 1,995 V |
| Convertisseurs de données |
A/N 14x12 bits |
| Type d'oscillateur |
Interne |
| Température de fonctionnement |
-40 °C ~ 105 °C (TA) |
| Type de montage |
Montage en surface |
| Boîtier du composant fournisseur |
64-TQFP (10x10) |
| Boîtier / Boîtier |
64-TQFP |
Caractéristiques principales
- CPU 32 bits haute efficacité (TMS320C28x)
- 60 MHz (temps de cycle de 16,67 ns)
- Opérations MAC 16 * 16 et 32 * 32
- MAC double 16 * 16
- Architecture de bus Harvard
- Opérations atomiques
- Réponse et traitement rapides des interruptions
- Modèle de programmation mémoire unifié
- Code efficace (en C/C++ et Assembleur)
- Accélérateur programmable de loi de commande (CLA)
- Accélérateur de calcul en virgule flottante 32 bits
- Exécute le code indépendamment du CPU principal
- Optimisation du coût du système
- Alimentation unique 3,3 V
- Aucune exigence de séquençage d'alimentation
- Réinitialisation intégrée à la mise sous tension et réinitialisation sous tension
- Faible consommation d'énergie
- Aucune broche de support analogique
- Jusqu'à 45 broches GPIO multiplexées et programmables individuellement avec filtrage d'entrée
- Bloc d'extension d'interruption périphérique (PIE) prenant en charge toutes les interruptions périphériques
- Trois temporisateurs CPU 32 bits
- Temporisateur 16 bits indépendant dans chaque PWM amélioré (ePWM)
- Mémoire sur puce (Flash, SARAM, OTP, Boot ROM)
- Module de sécurité de code avec clé de sécurité 128 bits et verrouillage
- Périphériques de port série complets
- Périphériques de contrôle améliorés comprenant ePWM, HRPWM, eCAP, HRCAP, eQEP et ADC
- Capteur de température et comparateur sur puce
Applications cibles
Unité extérieure de climatiseur
Contrôle de commande d'opérateur de porte
Convertisseur CC/CC
Onduleur et contrôle moteur
Chargeur embarqué (OBC) et chargeur sans fil
Équipement de tri automatisé
Module de charge de véhicule sans fil
Système de conversion d'énergie de stockage d'énergie (PCS)
Micro-onduleur
Optimiseur d'énergie solaire
Onduleur de chaîne
Module de contrôle de commande AC
Contrôleur de segment de moteur linéaire
Module d'étage de puissance d'asservissement
AC/DC industriel
Onduleur triphasé
Composants connexes en stock
| Numéro de pièce |
Boîtier |
| XC7K160T-1FB484I |
484-FCBGA |
| XC7K160T-1FB676I |
676-FCBGA |
| XC7K160T-2FB484I |
484-FCBGA |
| XC7K160T-L2FBG676E |
676-FCBGA |
| XC7K160T-2FBG676C |
676-FCBGA |
| XC7K160T-L2FFG676I |
676-FCBGA |
| XC7K160T-1FF676C |
676-FCBGA |
| XC7K160T-L2FBG676I |
676-FCBGA |
| XC7K160T-1FBG676C |
676-FCBGA |
| XC7A75T-L1CSG324I |
CSBGA-324 |
