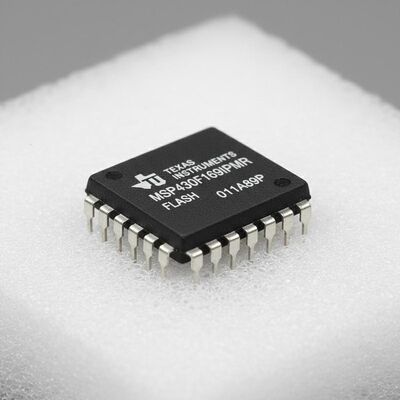

Microcontrôleur MCU MSP430F169IPMR
Microcontrôleur 16 bits 8 MHz à ultrabasse consommation MSP430, doté d'une gestion avancée de l'alimentation et d'une intégration périphérique complète pour les applications de mesure portables.
Présentation du produit
La série de microcontrôleurs à ultrabasse consommation MSP430F169IPMR offre plusieurs configurations de dispositifs avec des périphériques spécialisés pour diverses applications. Son architecture, combinée à cinq modes basse consommation, est conçue pour maximiser la durée de vie de la batterie dans les systèmes de mesure portables. Le dispositif intègre un puissant CPU RISC 16 bits, des registres 16 bits et des générateurs de constantes pour une efficacité de code optimale. L'oscillateur contrôlé numériquement (DCO) permet un réveil rapide des modes basse consommation au mode actif en moins de 6 µs.
Spécifications techniques
| Paramètre |
Spécification |
| Taille du cœur |
16 bits |
| Vitesse |
8 MHz |
| Connectivité |
I2C, SPI, UART/USART |
| Périphériques |
Détection/réinitialisation de sous-tension, DMA, POR, PWM, WDT |
| Nombre d'E/S |
48 |
| Taille de la mémoire programme |
60 Ko (60K x 8 + 256B) |
| Type de mémoire programme |
FLASH |
| Taille de l'EEPROM |
- |
| Taille de la RAM |
2K x 8 |
| Tension d'alimentation |
1,8 V ~ 3,6 V |
| Convertisseurs de données |
A/N 8x12 bits ; N/A 2x12 bits |
| Type d'oscillateur |
Interne |
| Température de fonctionnement |
-40 °C ~ 85 °C (TA) |
Caractéristiques principales
- Plage de basse tension d'alimentation : 1,8 V à 3,6 V
- Consommation d'énergie ultrabasse : Mode actif : 330 µA à 1 MHz, 2,2 V
- Mode veille : 1,1 µA | Mode arrêt (rétention RAM) : 0,2 µA
- Cinq modes d'économie d'énergie
- Réveil du mode veille en moins de 6 µs
- Architecture RISC 16 bits, temps de cycle d'instruction de 125 ns
- DMA interne à trois canaux
- Convertisseur analogique-numérique (A/N) 12 bits avec référence interne, échantillonnage et maintien, et fonction d'analyse automatique
- Double convertisseur numérique-analogique (N/A) 12 bits avec synchronisation
- Timer_A 16 bits avec trois registres de capture/comparaison
- Timer_B 16 bits avec trois ou sept registres de capture/comparaison avec ombre
- Comparateur sur puce
- Interface de communication série (USART0) - Fonctionne comme interface UART asynchrone ou SPI ou I2C synchrone
- Interface de communication série (USART1) - Fonctionne comme interface UART asynchrone ou SPI synchrone
- Superviseur/moniteur de tension d'alimentation avec détection de niveau programmable
- Détecteur de sous-tension
- Chargeur de démarrage
- Programmation série sur carte, pas de tension de programmation externe nécessaire
- Protection de code programmable par fusible de sécurité
Applications typiques
Systèmes de capteurs, applications de contrôle industriel, compteurs portables et autres dispositifs de mesure portables.
Composants apparentés en stock
| Numéro de pièce |
Boîtier |
| NTMFS005N10MCLT1G |
5-DFN |
| NTP125N65S3H |
TO-220-3 |
| NVH4L040N65S3F |
TO-247-4 |
| NTP055N65S3H |
TO220-3 |
| NVH4L160N120SC1 |
TO-247-4 |
| NTMYS5D3N04CTWG |
LFPAK4 |
| NXV65HR82DZ1 |
16-SSIP |
| NVHL040N120SC1 |
TO247-3 |
| NVH4L060N090SC1 |
TO-247-4 |
| NVHL050N65S3HF |
TO-247-3 |
| NTHL020N090SC1 |
TO247-3 |
| NTMFSC0D9N04CL |
8-DFN |
| NTPF082N65S3F |
TO-220F-3 |
| FCH060N80-F155 |
TO247-3 |
| NTMFD5C470NLT1G |
8-DFN |
| NTMTS0D7N04CTXG |
8-DFNW |
| FAM65V05DF1 |
27-PowerDIP |
| NXH35C120L2C2S1G |
26-DIP |
| NXH25C120L2C2SG |
26-DIP |
| NXH50C120L2C2ES1G |
26-DIP |
| NXH350N100H4Q2F2P1G |
42-PIM |
| NXH35C120L2C2ESG |
26-DIP |
| NXH35C120L2C2SG |
26-DIP |
| NXH50C120L2C2ESG |
26-DIP |
| NFAP0560L3TT |
SIP29 |
| NXH50M65L4Q1SG |
56-PIM |
| FAM65CR51DZ2 |
12-SSIP |
| NXH300B100H4Q2F2PG |
27-PIM |
| NXH25T120L2Q1PTG |
44-PIM |
| NXH50M65L4C2SG |
27-DIP |
