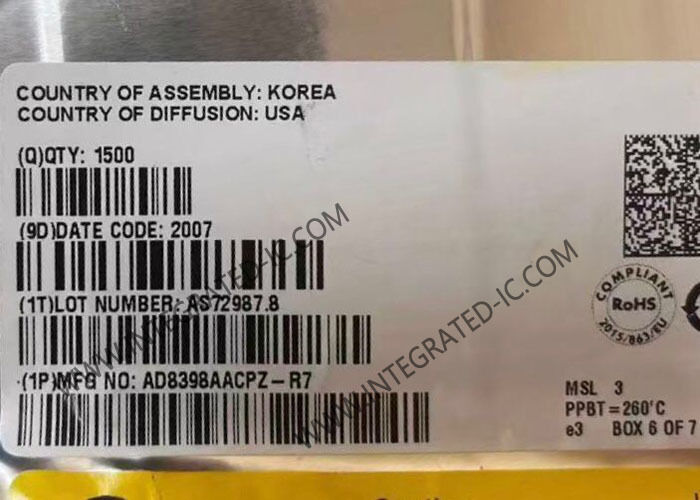

Puce de circuit intégré AD8398AACPZ, pilote de ligne VDSL2 à port unique avec arrêt
L'AD8398AACPZ est doté de deux amplificateurs opérationnels à rétroaction de tension haute vitesse, ce qui en fait un pilote de ligne différentiel idéal pour les applications ADSL2+, VDSL2 et de communication sur ligne électrique. Ce circuit intégré offre un courant de sortie élevé, une bande passante exceptionnelle, une vitesse de balayage rapide et des performances de rapport de puissance multiton exceptionnelles avec une stabilité en mode commun. Disponible dans un boîtier LFCSP 4 mm * 4 mm à 16 broches, optimisé thermiquement.
Gestion de l'alimentation
Une gestion avancée de l'alimentation est fournie par deux broches de contrôle compatibles CMOS (PD0 et PD1), permettant la sélection de quatre modes de fonctionnement : pleine puissance, moyenne puissance, faible puissance ou arrêt complet. En mode d'arrêt, le courant de repos est réduit à seulement 0,7 mA. La plage de température de fonctionnement s'étend de -40 °C à +85 °C.
Spécifications techniques
| Type |
Pilote |
| Protocole |
VDSL2 |
| Nombre de pilotes/récepteurs |
2/0 |
| Tension d'alimentation |
12V, ±6V |
| Température de fonctionnement |
-40°C ~ 85°C |
Caractéristiques principales
- Architecture à rétroaction de tension
- Large excursion de sortie : 18,4 V crête-crête différentiel, RLOAD, DIFF = 20 Ω à partir d'une alimentation de 12V
- Courant de sortie élevé : courant de sortie linéaire de 450 mA en crête
- Faible distorsion : -65 dBc pour le profil 8b à 20,4 dBm, -55 dBc pour le profil 17a à 14,5 dBm
- Haute vitesse : bande passante de 85 MHz (AV DIFF = 5)
Applications
- Pilotes de ligne CO/CPE ADSL2+/VDSL2
- Pilotes de ligne PLC
- Modems xDSL grand public
- Pilotes de ligne à paire torsadée
Composants connexes en stock
| Numéro de pièce |
Boîtier |
| ADE9322BACPZ |
LFCSP-32 |
| ADE9103ARNZ |
SOIC-28 |
| ADE9153BACPZ |
LFCSP-32 |
| ADE7978ACPZ |
LFCSP-28 |
| ADE7979ACPZ |
LFCSP-28 |
| ADXRS645HDYZ |
15-TRIIP |
| ADIS16136AMLZ |
MODULE |
| ADIS16265 |
20-BFLGA |
| MAX22203ATU |
TQFN-38 |
| MAX22201ATC |
TDFN-12 |
