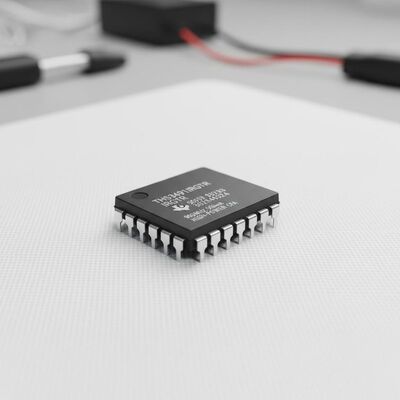

Puce de circuit intégré THS3491IRGTR
Amplificateur à rétroaction de courant, haute puissance, 900 MHz, 500 mA, dans un boîtier VQFN16
Présentation du produit
Le THS3491IRGTR offre des performances exceptionnelles pour les applications nécessitant la plus faible distorsion à des niveaux de puissance de sortie élevés, du CC aux fréquences supérieures à 100 MHz avec des charges de 100 Ω. Cette conception à rétroaction de courant maintient une bande passante et une distorsion quasi constantes sur une large gamme de gains, bien que spécifiée à un gain de 5 V/V.
Spécifications techniques
| Paramètre | Valeur |
|---|
| Type d'amplificateur | Rétroaction de courant |
| Nombre de circuits | 1 |
| Vitesse de balayage | 8000 V/µs |
| Produit gain-bande passante | 900 MHz |
| Tension - Offset d'entrée | 1 mV |
| Courant - Alimentation | 16,8 mA |
| Courant - Sortie / Canal | 620 mA |
| Tension - Plage d'alimentation (min) | 14 V |
| Tension - Plage d'alimentation (max) | 32 V |
| Température de fonctionnement | -40 °C à 85 °C (TA) |
| Type de montage | Montage en surface |
| Boîtier / Boîtier | 16-VFQFN avec pastille exposée |
| Boîtier du dispositif fournisseur | 16-VQFN (3x3) |
Caractéristiques principales
- Bande passante : 900 MHz (VO = 2 VPP, AV = 5 V/V), 320 MHz (VO = 10 VPP, AV = 5 V/V)
- Vitesse de balayage : 8000 V/µs (VO = 20 VPP)
- Bruit de tension d'entrée : 1,7 nV/√Hz
- Plage d'alimentation bipolaire : ±7 V à ±16 V
- Plage d'alimentation simple : 14 V à 32 V
- Balayage de sortie : 28 VPP (alimentations ±16 V, charge 100 Ω)
- Courant de sortie linéaire : ±420 mA (typique)
- Courant d'alimentation calibré de 16,8 mA (faible coefficient de température)
- HD2 et HD3 : inférieurs à -75 dBc (50 MHz, VO = 10 VPP, charge 100 Ω)
- Temps de montée et de descente : 1,3 ns (pas de 10 V)
- Overshoot : 1,5 % (pas de 10 V, AV = 5 V/V)
- Protection contre la limite de courant et l'arrêt thermique
- Fonction d'extinction
Applications
- Générateurs de formes d'onde arbitraires haute tension
- Générateurs de trames pour testeurs LCD
- Pilotes de sortie pour multimètres LCR
- Pilotes de puissance FET
- Pilotes d'éléments piézoélectriques à charge capacitive élevée
- Pilotes de ligne VDSL
- Mise à niveau compatible broche avec THS3095 (DDA)
