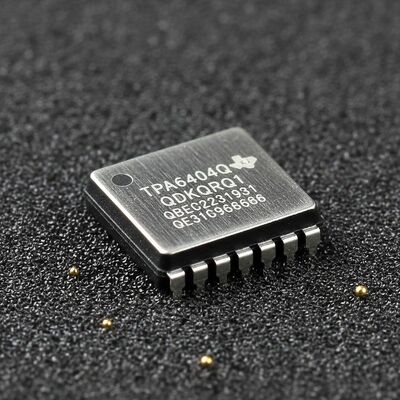

TPA6404QDKQRQ1 puce de circuit intégré
Amplificateur audio automobile de classe D à 4 canaux de 2 MHz de 45 W avec décharge
Vue d'ensemble du produit
Le TPA6404QDKQRQ1 est un amplificateur audio de classe D à entrée analogique à quatre canaux doté d'une fréquence de commutation PWM de 2,1 MHz.fonctionnement complet à 4.5V pour les événements de démarrage/arrêt et une qualité sonore exceptionnelle avec une bande passante audio allant jusqu'à 100 kHz.
Cet amplificateur audio de classe D est conçu de manière optimale pour les unités de tête automobiles d'entrée de gamme qui fournissent des signaux d'entrée audio analogiques dans le cadre de la conception de leur système.
Spécifications techniques
| Le type |
Classe D |
| Type de sortie |
4 canaux (quad) |
| Puissance maximale de sortie x canaux @ charge |
85 W x 4 @ 1Ω |
| Voltage - alimentation |
4.5V à 18V |
| Caractéristiques |
I2C, silencieux, en veille, protection thermique |
| Type de montage |
Monture de surface |
| Température de fonctionnement |
-40°C à 125°C |
Principales caractéristiques
Diagnostic avancé
- Diagnostique avancée de la charge
- Diagnostic CA pour la détection du tweeter avec impédance et réponse de phase
- Générateur intégré d'ondes sinusales
- Facile à respecter les spécifications CISPR25-L5 EMC
Qualification dans le secteur automobile
- AEC-Q100 Qualifié pour les applications automobiles
- Grade de température 1: -40°C à 125°C TA
- Niveau de classification HBM ESD du dispositif: 3A
- Niveau de classification ESD du MDP: C4B
Les entrées audio
- Entrée analogique différentielle de 4 canaux
- Quatre options de gain contrôlées par I2C
- Impédance d'entrée élevée pour un condensateur à couple à courant alternatif de faible valeur
Sorties audio
- Charge reliée par pont (BTL) à quatre canaux, avec option de BTL parallèle (PBTL)
- Jusqu'à 2,1 MHz Fréquence de commutation de sortie
- 27 W, 10% de THD en 4Ω à 14,4 V
- 45 W, 10% de THD en 2Ω à 14,4 V
- 85 W, 10% de THD en 1Ω à 14,4 V PBTL
Performance audio
- THD+N < 0,01%
- 42μVRMS Bruit de sortie
- - 90 dB de bruit croisé
Diagnostique de la charge
- Charge de sortie ouverte et courte
- Shorts de sortie à la batterie ou à la terre
- Détection de sortie de ligne jusqu'à 6kΩ
- Fonctionne sans horloge d'entrée
Caractéristiques de protection
- Limitation du courant de sortie
- Protection contre les courts de sortie
- Décharge de charge de 40 V
- Fortuit Terrain ouvert et tolérant à la puissance
- Protection contre les décalages en courant continu
- Protection contre les surchauffeurs
- Protection contre les sous-tensions et les surtensions
Opération générale
- 4.5V à 18V de tension d'alimentation
- Contrôle I2C avec 4 options d'adresse
- Détection des clips et repli thermique
Applications
- Unités de tête automobile
- Modules d'amplificateurs extérieurs automobiles
