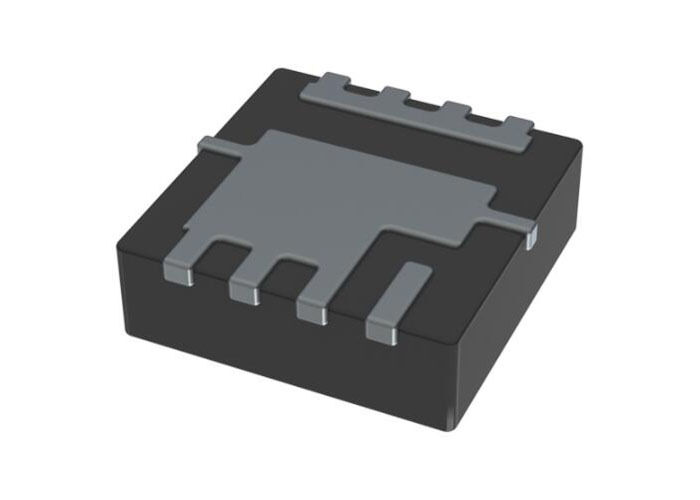

Circuit intégré ISC014N08NM6 80V OptiMOS™ 6 Transistor MOSFET de puissance à canal N
L'ISC014N08NM6 est un transistor MOSFET de puissance à canal N OptiMOS™ 6 dans un boîtier PG-TSON-8. Ce composant est idéal pour les applications à haute fréquence de commutation, y compris les systèmes de télécommunication, les serveurs et les systèmes solaires. Grâce aux améliorations de performance de la technologie OptiMOS™ 6 80V, il peut également être utilisé dans les applications alimentées par batterie et les systèmes de gestion de batterie (BMS).
Spécifications techniques
| Paramètre |
Valeur |
| Série |
OptiMOS™ 6 |
| Type de FET |
Canal N |
| Technologie |
MOSFET (Oxyde métallique) |
| Tension drain-source (Vdss) |
80 V |
| Courant - Drain continu (Id) @ 25°C |
30A (Ta), 279A (Tc) |
| Tension de commande (Rds On Max, Rds On Min) |
8V, 10V |
| Rds On (Max) @ Id, Vgs |
1.45mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id |
3.5V @ 144µA |
| Charge de grille (Qg) (Max) @ Vgs |
95 nC @ 10 V |
| Vgs (Max) |
±20V |
| Capacité d'entrée (Ciss) (Max) @ Vds |
6800 pF @ 40 V |
| Dissipation de puissance (Max) |
3W (Ta), 254W (Tc) |
| Température de fonctionnement |
-55°C ~ 175°C |
| Type de montage |
Montage en surface |
| Boîtier du dispositif fournisseur |
PG-TSON-8-5 |
| Boîtier / Étui |
8-PowerTDFN |
Caractéristiques principales
- Canal N, fonctionnement à niveau normal
- Très faible résistance à l'état passant RDS(on)
- Excellent produit charge de grille x RDS(on) (FOM)
- Très faible charge de récupération inverse (Qrr)
- Idéal pour la commutation à haute fréquence et le redressement synchrone
- Capacité de température de fonctionnement de 175°C
- Indice d'énergie d'avalanche élevé
