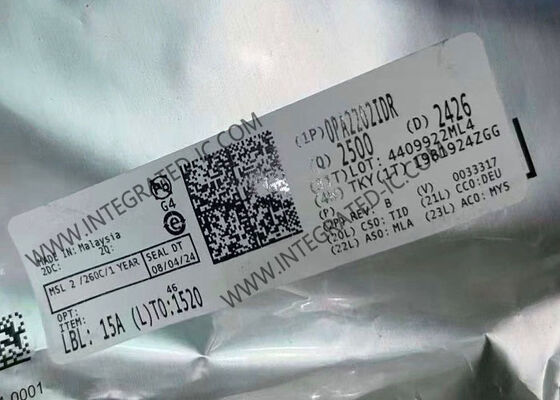

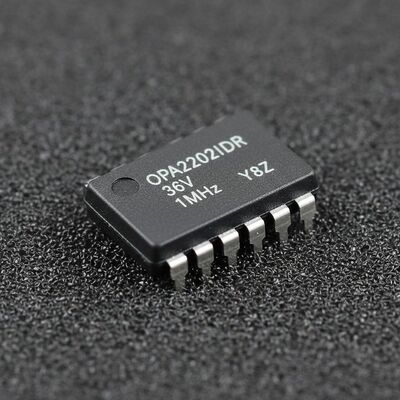

OPA2202IDR Puce de circuit intégré 36V Amplificateurs de fonctionnement à faible bruit SOIC8
L'OPA2202IDR est un double amplificateur opérationnel de précision super-bêta doté d'une performance à faible bruit (0,2 μVPP, 9 nV/√Hz) et d'une capacité d'entraînement capacitif lourd (25 nF).Ce CI offre une combinaison exceptionnelle de précision en courant continu, un entraînement de charge capacitif robuste et une protection contre les événements externes d'EMI, thermiques et de court-circuit.la série OPAx202 ne présente pas d'inversion de phase et reste stable avec des charges capacitives élevées. Entièrement spécifié pour les températures allant de -40°C à +105°C.
Spécifications techniques
| Paramètre |
Valeur |
| Type d'amplificateur |
Norme (objectif général) |
| Nombre de circuits |
2 |
| Type de sortie |
Poussez-tirer |
| Taux de défaillance |
0.35V/μs |
| Produit de bande passante de gain |
1 MHz |
| Courant de biais d'entrée |
250 pA |
| Voltage de décalage d'entrée |
20 μV |
| Courant d'alimentation |
580 μA |
| Courant de sortie par canal |
35 mA |
| Voltage d'alimentation minimum |
4.5 V |
| Voltage d'alimentation maximal |
36 V |
| Température de fonctionnement |
-40°C à 105°C (TA) |
| Type de montage |
Monture de surface |
| Emballage / boîtier |
8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur |
8-SOIC |
Principales caractéristiques
- Performance de précision super bêta:La tension de décalage basse est de 200 μV (maximum), la dérive ultra-basse est de 1 μV/°C (maximum).
- Excellente efficacité:Courant d'arrêt: 580 μA (typique), produit de bande passante de gain: 1 MHz, bruit de basse tension d'entrée: 9 nV/√Hz
- Facilité d'utilisation et simplicité de conception:Disque de charge capacitif lourd: temps de stabilisation de 5 μs avec 25 nF, impédance d'entrée ultra-haute: 3000 GΩ et 0,5 pF, EMI durci avec protection thermique et contre court-circuit
- Performance stable:CMRR et AOL élevés: 126 dB (minimum), PSRR élevé: 126 dB (minimum)
- courant de faible déviation: 2 nA (maximum)
- Bruit faible de 0,1 Hz à 10 Hz: 0,2 μVPP
- Voltage d'alimentation large: ±2,25 V à ±18 V
- Remplacement direct des amplificateurs OP-07 et OP-27
Applications typiques
Acquisition de données (DAQ), instrumentation de laboratoire et de terrain, réseau de commerçants et serveur PSU, moniteur de patient multiparamètre, onduleur de chaîne
