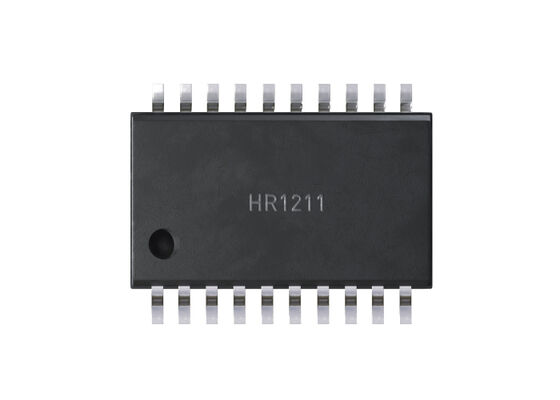

Puce de circuit intégré HR1211GY
Contrôleur LLC PFC multi-mode et mode courant avec contrôle de réduction du bruit auditif programmable
HR1211GY est un contrôleur combiné PFC multi-mode et LLC en mode courant configurable via l'interface UART.
Vue d'ensemble du produit
Le contrôleur PFC utilise un schéma de contrôle de courant moyen numérique breveté pour obtenir un fonctionnement hybride CCM/DCM.CCM réduit le courant MOSFET de pointe afin que le contrôleur puisse être utilisé sur une plage de charge plus largeLe mode Burst dispose d'un commutateur doux numérique configurable pour améliorer à la fois l'efficacité de la charge légère et le bruit audible.
Le contrôle du mode courant est mis en œuvre dans la phase LLC pour atteindre une bonne stabilité et une réponse rapide.et en mode éclaboussureIl permet d'optimiser indépendamment différentes conditions de charge pour l'efficacité.le mode d'explosion contrôlé par fréquence est appliqué pour réduire à la fois les pertes de puissance de commutation et le bruit audibleLe réglage adaptatif du temps mort (ADTA) et la protection du mode capacitif (CMP) sont également appliqués pour garantir la commutation à tension zéro (ZVS) sans fonctionnement en mode capacitif.
Le HR1211GY est équipé d'une source interne de courant haute tension pour le démarrage, ce qui signifie qu'une résistance de démarrage traditionnelle ou un circuit externe ne sont pas nécessaires.La source de courant haute tension (HV) peut être mise en œuvre comme une déchargeuse de condensateur X lorsque l'entrée CA est en décrochage, donc une résistance de condensateur n'est pas requise.
Les protections comprennent l'arrêt thermique (TSD), la protection contre les PFC en boucle ouverte (OLP), la protection contre les surtensions (OVP), la limite de surtension (OCL) et la protection contre les surtensions (OCP), la protection contre les broches SO,et protection contre la surpuissance (OPP).
Principaux avantages
- Contrôle multi-mode des PFC par CCM/DCM avec un rendement élevé (efficacité à charge légère > 80%)
- Perte de puissance à vide < 100 mW
- Facteur de puissance élevé dû à la compensation du courant du condensateur (> 0,95 à 20% de charge)
- Interface UART et interface graphique pour configurer les paramètres
Caractéristiques techniques
- Fonctionne à des fréquences allant jusqu'à 500 kHz en état stable
- Décharges du condensateur X intelligent lors d'une panne de courant alternatif, approuvées par la CEI62368 et la CEI60950
- Déchargeur intégré de démarrage haute tension et de condensateur X
- Contrôle numérique pour les PFC et les LLC
- Contrôle du mode courant pour LLC
- Contrôle amélioré du mode Skip pour LLC pour un faible bruit audible
- L'exposition au risque est calculée sur la base de l'exposition au risque.
- Protection en mode capacitif pour une LLC
- Début doux configurable
- Protection complète: protection contre le brown-in/brown-out, protection contre la surtension (OVP), protection contre le sur courant (OCP), protection contre la boucle ouverte (OLP)
