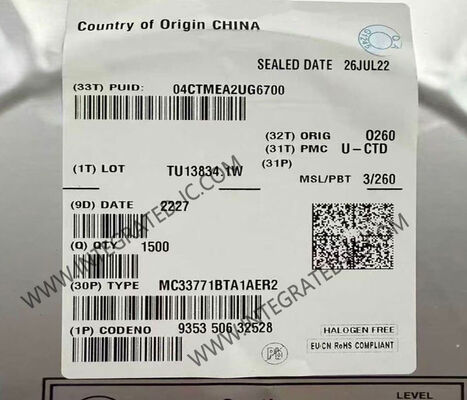

MC33771BTA1AER2 SMARTMOS Contrôleur de cellule de batterie au lithium-ion
Le MC33771BTA1AER2 est un circuit intégré de contrôle de cellules de batteries lithium-ion SMARTMOS conçu pour les applications automobiles, y compris les véhicules électriques hybrides (VE) et les véhicules électriques (VE),ainsi que des applications industrielles telles que les systèmes de stockage d'énergie (ESS) et les systèmes d'alimentation électrique ininterrompue (UPS).
Ce circuit intégré effectue des conversions ADC des tensions et du courant des cellules différentielles, ainsi que le comptage des coulombs de la batterie et les mesures de température.Les données sont transmises numériquement par l'interface périphérique en série (SPI) ou l'isolement du transformateur (TPL) à un microcontrôleur pour traitement.
Les spécifications
| Fonction |
Contrôleur de cellule de batterie |
| Chimique de la batterie |
Ion lithium |
| Nombre de cellules |
7 à 14 |
| Protection contre les défauts |
Surtension ou sous tension |
| Interface |
SPI |
| Température de fonctionnement |
-40°C à 105°C (TA) |
| Type de montage |
Monture de surface |
| Emballage / boîtier |
Le dispositif de détection doit être équipé d'un dispositif de détection. |
| Paquet de dispositifs fournis par le fournisseur |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
Principales caractéristiques
- 9.6 V ≤ VPWR ≤ 63 V de fonctionnement, 75 V transitoires
- Gestion des cellules 7 à 14
- Communication différentielle isolée de 2,0 Mbps ou SPI de 4,0 Mbps
- Adressable lors de l'initialisation
- 00,8 mV d'erreur de mesure totale maximale de la tension
- Mesure synchronisée de la tension/du courant de la cellule avec le nombre de coulombs
- Mesure de la tension totale de la pile
- Sept entrées GPIO/capteur de température
- 5.0 V à une puissance de référence de 5,0 mA
- Détection automatique de la sur-/sous-tension et de la température, routable à l'épingle de défaut
- Mode veille intégré de surveillance de la sur-/sous-tension et de la température
- Équilibrage par cellule passive à bord de 300 mA avec système de diagnostic
- Capacité de prise à chaud
- Détection des défauts internes et externes, y compris les lignes ouvertes, les courts métrages et les fuites
- Conçu pour prendre en charge la norme ISO 26262 jusqu'au système de sécurité ASIL D
- Entièrement compatible avec le MC33772 pour un maximum de six cellules
Applications
• Automobile: batteries de 48 V et de haute tension
• Vélos électriques, scooters électriques
• Systèmes de stockage de l'énergie
• alimentation électrique sans interruption (UPS)
